تحليل شامل لتجهيزات اقتران الأنابيب المخبوزة: أنواع, الأحجام, معلمات, والبيانات المقارنة
تجهيزات اقتران الأنابيب المخبوزة هي حجر الزاوية في أنظمة الأنابيب الحديثة, تقديم متعدد الاستخدامات, توفير الوقت, وطريقة فعالة لتوصيل الأنابيب عبر التطبيقات المختلفة, من الحماية من الحرائق إلى السباكة الصناعية والتجارية. This article provides an in-depth exploration of ten specific types of grooved pipe couplings—rigid grooved coupling, اقتران مرن مرن, اقتران مزود بالمواد الثقيلة, اقتران أخدود مرن الشقوق, تقليل الاقتران المرن المرن, اقتران متصل سريع الصلبة, Quikcoup One-Bolt Rigid Conved اقتران, اقتران مرن سريع مرن, اقتران نهاية HDPE العادي, و Transition HDPE إلى اقتران الصلب.
1. اقتران مصطاد جامد
نظرة عامة وتطبيقات
توصيلات مزدوجة صلبة تخلق آمنة, اتصال غير مرن بين الأنابيب, محاكاة صلابة مفصل ملحوم أو مشدود. يتم استخدامها على نطاق واسع في التطبيقات التي تتطلب الاستقرار, مثل أنظمة الحماية من الحرائق, التكييف, وخطوط الأنابيب الصناعية. من خلال إشراك الأخاديد على الأنابيب نهايات مع سكن مزود بأسنان قبضة, هذه التوصيلات تضمن محكم التسرب, المفصل المقيد ذاتيا دون السماح بالحركة. شهادات UL/FM الخاصة بهم تجعلها خيارًا موثوقًا بالأنظمة الحرجة.
أحجام الأنابيب والمعلمات
تتوفر توصيلات مصابة بالصلابة بأحجام أنابيب رمزية تتراوح من 1″ إلى 24″ (DN25 إلى DN600). تشمل المواد الشائعة الحديد الدكتايل للسكن, مع EPDM, النتريل, أو حشوات المطاط السيليكون اعتمادًا على الوسط (على سبيل المثال, ماء, زيت, أو المواد الكيميائية). البراغي والمكسرات عادة ما تكون من الصلب الكربوني أو الفولاذ المقاوم للصدأ, مع أقصى قدر من ضغوط العمل حتى 300 هذه المبادرة (UL/FM تصنيف) للحماية من الحرائق والأعلى للتطبيقات الصناعية. يختلف تصنيف عزم الدوران الخاص بالاقتران حسب الحجم, عادة 80-120 رطل لمدة 4″ الأنابيب.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 2″ (DN50) | 300 | EPDM/النتريل | 60-80 | 3.5 |
| 4″ (DN100) | 300 | EPDM/النتريل | 80-120 | 7.0 |
| 8″ (DN200) | 250 | EPDM/السيليكون | 120-160 | 15.0 |
تحليل مفصل
تكمن الميزة الأساسية للاقتران الصارمة في قدرتها على الحفاظ عليها خط أنابيب المحاذاة تحت الضغط العالي أو الأحمال المحورية. على عكس التوصيلات المرنة, يمنع الانحراف الزاوي أو الحركة المحورية, وهو أمر بالغ الأهمية في الأنظمة التي يكون فيها الاهتزاز أو التوسع الحراري ضئيلاً. أسنان قبضة داخل الإسكان في أخدود الأنبوب, إنشاء قفل ميكانيكي يتجاوز تصنيف الضغط للأنبوب نفسه. التثبيت واضح ومباشر: يتم وضع الحشية فوق نهايات الأنبوب, تم محاذاة السكن, ويتم تشديد البراغي إلى عزم الدوران المحدد. هذا يلغي الحاجة إلى اللحام, تقليل تكاليف العمالة بنسبة تصل إلى 50% بالمقارنة مع الأنظمة ذات الحواف.
ومع ذلك, التوصيلات الصلبة أقل تسامحًا, حيث هناك حاجة إلى المرونة. وزنهم, بينما معتدلة, يمكن أن يكون اعتبارًا لأنابيب القطر الكبيرة. الصيانة ضئيلة, لأن التوصيلات تسمح بسهولة التفكيك وإعادة التجميع, جعلها مثالية للأنظمة التي تتطلب التنظيف أو التعديل الدوري.
البيانات المقارنة
بالمقارنة مع التوصيلات المرنة, توفر التوصيلات المصابة الصلبة استقرارًا فائقًا ولكنها تفتقر إلى أماكن الإقامة في الحركة. الاحتياجات, في 4″ نظام الحماية من الحرائق, يحافظ اقتران جامد على مفصل ثابت مع انحراف صفر, في حين أن اقتران مرن يسمح بحركة زاوية تصل إلى 1.5 درجة. تصنيفات الضغط متشابهة, لكن التوصيلات الصلبة تتفوق في التطبيقات ذات القوى المحورية العالية, مثل الناهضين العموديين. التكلفة, عادة ما تكون التوصيلات الصلبة أرخص بنسبة 10-15 ٪ من المتغيرات الشاقة بسبب التصميم الأكثر بساطة.
2. اقتران مرن مرن
نظرة عامة وتطبيقات
تم تصميم التوصيلات المصابة بالمرونة لاستيعاب الحركة الخطية والزاوية التي يتم التحكم فيها, جعلها مثالية للأنظمة الخاضعة للتوسع الحراري, تقلص, أو النشاط الزلزالي. هم منتشرة في HVAC, أنابيب المياه, والأنظمة الصناعية حيث يكون انحراف خط الأنابيب أو تخفيف الاهتزاز ضروريًا. تحافظ هذه التوصيلات على ختم محكم التسرب مع السماح بالمرونة, معتمد من قبل UL/FM للموثوقية.
أحجام الأنابيب والمعلمات
تغطية أدوات التوصيل المرن مرنة بأحجام أنابيب من 1″ إلى 24″ (DN25 إلى DN600). السكن عادة ما يكون الحديد الدكتايل, مع حشيات مصنوعة من EPDM (من أجل الماء), النتريل (للزيت), أو السيليكون (لدرجات حرارة عالية). تتراوح ضغوط العمل القصوى من 300 PSI لأحجام أصغر 250 PSI لأقطار أكبر. يختلف الانحراف الزاوي حسب الحجم, عادة 1-2 درجة لمدة 4″ الأنابيب.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | انحراف الزاوي (°) | مادة الحشية | الوزن (رطل) |
|---|---|---|---|---|
| 2″ (DN50) | 300 | 2.0 | EPDM/النتريل | 3.8 |
| 4″ (DN100) | 300 | 1.5 | EPDM/النتريل | 7.5 |
| 8″ (DN200) | 250 | 1.0 | EPDM/السيليكون | 16.0 |
تحليل مفصل
تتفوق التوصيلات المرنة المرنة في البيئات الديناميكية. يسمح تصميمهم بالحركة الخاضعة للرقابة, تقليل الإجهاد على الأنابيب والمعدات الناجمة عن التغيرات الحرارية أو القوى الخارجية. الحشية, مغلف داخل السكن, يشكل حاجز ضغط, في حين أن البراغي والمكسرات القوية مشدودة إلى 60-120 قدم رطل تضمن النزاهة. التثبيت سريع, مع عدم وجود لحام أو خيوط مطلوبة, تقديم 2-4x مجموعة أسرع من الأساليب التقليدية. هذا يجعلهم مفضلين في مشاريع التعديل التحديثي أو المساحات الضيقة.
تقل المفاضلة عن الصلابة, والتي قد تؤدي إلى اختلال مع مرور الوقت في أنظمة الضغط العالي. التوصيلات المرنة هي أيضا أغلى بقليل من الصلبة, بسبب تصميم الإسكان المعقد. التفتيش المنتظم يضمن أداء الحشية, خاصة في البيئات المسببة للتآكل حيث يكون توافق المواد أمرًا بالغ الأهمية.
البيانات المقارنة
تتيح التوصيلات المرنة ما يصل إلى 2 درجة في 4″ الأنابيب, بالمقارنة مع الصفر للربطات الصلبة. هذه المرونة تقلل من الحاجة إلى توسيع مفاصل, توفير 20-30 ٪ في تكاليف النظام. ومع ذلك, تشبه تصنيفات الضغط الخاصة بهم أدوات توصيل صلبة, وهي أقل ملاءمة للتطبيقات الرأسية بسبب الحركة المحورية المحتملة. في المناطق الزلزالية, توصيلات مرنة تتفوق على الصلابة عن طريق امتصاص الاهتزازات, كما يتضح من استخدامها في المناطق المعرضة للزلزال.
3. اقتران مزود بالمواد الثقيلة
نظرة عامة وتطبيقات
تم تصميم توصيلات مزدوجة صلبة شاقة للضغط العالي أو تطبيقات عالية, مثل خطوط أنابيب النفط والغاز أو الأنظمة الصناعية الثقيلة. أنها توفر جامدة, مفصل غير مرن مع قوة قبضة محسنة, ضمان أقصى قدر من الاستقرار في ظل الظروف الصعبة. شهادات UL/FM التحقق من صحة استخدامها في أنظمة الحماية من الحرائق الحرجة.
أحجام الأنابيب والمعلمات
متوفر بأحجام من 2″ إلى 24″ (DN50 إلى DN600), توصيلات صلبة شاقة تتعامل مع الضغوط حتى 500 PSI بأحجام أصغر. السكن أكثر سمكا الحديد الدكتايل, مع البراغي المعززة (الكربون أو الفولاذ المقاوم للصدأ). العشات عادة ما تكون EPDM أو النتريل, مع تصنيف عزم الدوران حتى 200 FT-LBS لمدة 8″ الأنابيب.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 4″ (DN100) | 400 | EPDM/النتريل | 120-160 | 10.0 |
| 8″ (DN200) | 350 | EPDM/النتريل | 180-200 | 20.0 |
| 12″ (DN300) | 300 | EPDM/السيليكون | 250-300 | 35.0 |
تحليل مفصل
تم تصميم التوصيلات الصلبة الشاقة للمتانة الشديدة. يقاوم الإسكان المعزز ضغوط أعلى وقوى محورية من التوصيلات الصلبة القياسية, جعلها مناسبة لمصافي النفط أو المباني الشاهقة. توفر أسنان قبضة قفل ميكانيكي, منع سحب الأنابيب حتى في ظل ظروف الطفرة. يتطلب التثبيت إعدادات عزم الدوران الأعلى, لكن العملية لا تزال فعالة, توفير 30-40 ٪ من العمل مقارنة بالأنظمة ذات الحواف.
وزنها وتكلفة أعلى, جعلها أقل مثالية لتطبيقات الضغط المنخفض. مثل التوصيلات الصلبة القياسية, أنها لا تقدم أي مرونة, الحد من استخدامها في المناطق الزلزالية. تتضمن الصيانة التحقق الدوري لضمان سلامة المفصل, لا سيما في بيئات الهراء العالية.
البيانات المقارنة
توفر التوصيلات الصلبة الشاقة إلى 30% تصنيفات الضغط الأعلى من التوصيلات الصلبة القياسية ولكنها أثقل 20-25 ٪. بالمقارنة مع أدوات التوصيل المرنة بالخدمة الشاقة, إنهم يفتقرون إلى الإقامة في الحركة ولكنهم يتفوقون في ثبات الضغط العالي. في 6″ انبوب الغاز, يدعم اقتران جامد الشاق 400 هذه المبادرة, بينما يدعم المرنة القياسية فقط 300 هذه المبادرة, تسليط الضوء على دورها المتخصص.
4. اقتران أخدود مرن الشقوق
نظرة عامة وتطبيقات
تجمع التوصيلات المرنة ذات الأخدم الشاقة المرنة بين المرونة مع أداء الضغط العالي, مثالي للتطبيقات الصناعية مثل التعدين, البتروكيماويات, أو الأنظمة البحرية. أنها تستوعب الحركة الخطية والزاوية مع الحفاظ على ختم محكم, معتمد من قبل UL/FM للحماية من الحرائق والاستخدامات الحرجة الأخرى.
أحجام الأنابيب والمعلمات
تتراوح الأحجام من 2″ إلى 24″ (DN50 إلى DN600), مع ضغوط حتى 450 هذه المبادرة. السكن الحديد الدكتايل, مع EPDM أو حشيات النتريل والمسامير المعززة. عادة ما يكون الانحراف الزاوي 1-3 درجة لمدة 4″ الأنابيب, مع تصنيف عزم الدوران حتى 180 قدم رطل.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | انحراف الزاوي (°) | مادة الحشية | الوزن (رطل) |
|---|---|---|---|---|
| 4″ (DN100) | 400 | 2.0 | EPDM/النتريل | 12.0 |
| 8″ (DN200) | 350 | 1.5 | EPDM/السيليكون | 22.0 |
| 12″ (DN300) | 300 | 1.0 | EPDM | 38.0 |
تحليل مفصل
توازن هذه التوصيلات المرونة والقدرة على الضغط العالي, تقليل الإجهاد في الأنظمة الديناميكية أثناء التعامل مع الأحمال الثقيلة. يسمح سكنهم القوي بحركة محكومة, مثالي للتوسع الحراري في خطوط البخار أو النشاط الزلزالي في النباتات الصناعية. التثبيت فعال, مع عدم الحاجة إلى معدات الانصهار, توفير من 2-3X على المفاصل الملحومة. يضمن تصميم الحشية الختم تحت الضغط العالي, مع تشديد البراغي إلى مستويات عزم الدوران الدقيقة.
زيادة الوزن والتعقيد زيادة التكاليف مقارنة مع التوصيلات المرنة القياسية. تشمل الصيانة المنتظمة فحص تآكل الحشية, خاصة في وسائل الإعلام الكاشطة. إنها أقل ملاءمة لأنظمة الضغط المنخفض حيث تكفي توصيلات مرنة قياسية.
البيانات المقارنة
تدعم التوصيلات المرنة بالخدمة الشاقة الانحراف 1-3 درجة و 400 PSI في 4″ الأنابيب, مقارنة ب 300 PSI للاتصالات المرنة القياسية. يتفوقون على توصيلات صلبة شاقة في التطبيقات الزلزالية ولكنها أكثر تكلفة بنسبة 15-20 ٪. في خطوط الأنابيب التعدين, مرونتها تقلل من إجهاد المعدات, تمديد عمر النظام بنسبة 10-15 ٪.
5. تقليل الاقتران المرن المرن
نظرة عامة وتطبيقات
تقليل التوصيلات المرنة المرنة توصيل أنابيب ذات أقطار مختلفة مع السماح بالتحكم في الحركة, تستخدم في HVAC, أنابيب المياه, والأنظمة الصناعية. أنها تستوعب التوسع الحراري والاهتزاز, مع موافقات UL/FM للموثوقية.
أحجام الأنابيب والمعلمات
متاح لمجموعات حجم الأنابيب مثل 2″ x 1.5″ إلى 12″ × 8″ (DN50 X DN40 إلى DN300 X DN200), يتعاملون مع الضغوط حتى 300 هذه المبادرة. الكشافات هي EPDM أو النتريل, مع العلب الحديدية الدكتايل ومسامير الصلب الكربوني. انحراف الزاوي عادة 1-2 درجة.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | انحراف الزاوي (°) | مادة الحشية | الوزن (رطل) |
|---|---|---|---|---|
| 4″ × 3″ | 300 | 1.5 | EPDM/النتريل | 8.0 |
| 6″ × 4″ | 300 | 1.2 | EPDM/النتريل | 12.0 |
| 8″ × 6″ | 250 | 1.0 | EPDM/السيليكون | 18.0 |
تحليل مفصل
تقليل التوصيلات المرنة تبسيط التحولات بين أحجام الأنابيب, التخلص من الحاجة إلى تجهيزات إضافية. مرونتها تستوعب الاختلال والتغيرات الحرارية, جعلها مثالية لإعادة التعديل التحديثي أو التخطيطات المعقدة. التثبيت سريع, مع تشديد البراغي إلى 80-120 قدم, توفير 30-50 ٪ من العمالة على الأنظمة الخيطية. تضمن الحشية ختمًا محكمًا عبر الاختلافات.
تكلفتها أعلى من التوصيلات القياسية بسبب التصميم المتخصص, وهي أقل ملاءمة للتطبيقات ذات الضغط العالي أو الصلبة. تتضمن الصيانة فحص توافق الحشية مع الوسيلة وضمان عزم الدوران المناسب.
البيانات المقارنة
يسمح تقليل التوصيلات المرنة بانحراف 1.5 درجة في 4″ × 3″ المفاصل, على غرار التوصيلات المرنة القياسية ولكن مع القدرة على التكيف الحجم. أنها تقلل من تكاليف التركيب بنسبة 20-25 ٪ مقارنة باستخدام مخفضات منفصلة. في أنظمة HVAC, مرونتها تقلل من الاهتزاز, تعزيز طول العمر.
6. اقتران متصل سريع الصلبة
نظرة عامة وتطبيقات
تعطي توصيلات مزدوجة سريع الصلبة الأولوية للتركيب السريع مع الحفاظ على الصلابة, مثالي للحماية من الحرائق, أنابيب المياه, والأنظمة الصناعية. تصميمهم يقلل من وقت إزعاج الترباس, معتمد من قبل UL/FM للموثوقية.
أحجام الأنابيب والمعلمات
تتراوح الأحجام من 1″ إلى 12″ (DN25 إلى DN300), مع ضغوط حتى 300 هذه المبادرة. السكن الحديد الدكتايل, مع حشيات EPDM أو النتريل وأقل من البراغي من التوصيلات الصلبة القياسية. عادة ما يكون عزم الدوران 60 إلى 100 قدم رطل.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 2″ (DN50) | 300 | EPDM/النتريل | 60-80 | 3.2 |
| 4″ (DN100) | 300 | EPDM/النتريل | 80-100 | 6.5 |
| 8″ (DN200) | 250 | EPDM/السيليكون | 100-120 | 14.0 |
تحليل مفصل
التثبيت المتدفق الصلبة الصلبة, تقليل وقت العمل بنسبة 20-30 ٪ مقارنة مع التوصيلات الصلبة القياسية. أسنان قبضتهم تضمن مفصل جامد, مناسبة للأنظمة ذات الضغط العالي مع الحد الأدنى من الحركة. يحافظ تصميم الترباس المبسط على الأداء أثناء قطع وقت التجميع, مثالي للجداول الضيقة أو المساحات المحصورة.
إنها أقل ملاءمة للأنظمة الديناميكية التي تتطلب مرونة وقد تكلف أكثر قليلاً بسبب الهندسة المتخصصة. الصيانة ضئيلة, التركيز على فحوصات عزم الدوران وحالة الحشية.
البيانات المقارنة
توصيلات صلبة سريعة تتطابق مع التوصيلات الصلبة القياسية في الضغط (300 PSI لمدة 4″) لكن التثبيت 25% أسرع. بالمقارنة مع التوصيلات المرنة السريعة, أنها لا تقدم أي انحراف ولكن تتفوق في محاذاة ثابتة. في الحماية من الحرائق, سرعتها تقلل من الجداول الزمنية للمشروع بشكل كبير.
7. Quikcoup One-Bolt Rigid Conved اقتران
نظرة عامة وتطبيقات
Quikcoup One-Bolt Rigid Grooped Cournings مصممة للتركيب فائق السرعة, باستخدام مسمار واحد لتأمين مفصل جامد. يتم استخدامها في الحماية من الحرائق, أنابيب المياه, والأنظمة الصناعية ذات الضغط المنخفض حيث تكون السرعة حاسمة.
أحجام الأنابيب والمعلمات
متوفر في 1″ إلى 6″ (DN25 إلى DN150), يتعاملون مع الضغوط حتى 250 هذه المبادرة. السكن الحديد الدكتايل, مع حشوات EPDM وملحق فولاذي كربون واحد. عزم الدوران عادة ما يتراوح بين 50 و 80 قدمًا.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 2″ (DN50) | 250 | EPDM | 50-60 | 2.8 |
| 4″ (DN100) | 250 | EPDM | 60-80 | 5.5 |
| 6″ (DN150) | 200 | EPDM | 70-90 | 9.0 |
تحليل مفصل
تصميم واحد بولت الذي يحقق ثورة في التثبيت, قطع الوقت 50% بالمقارنة مع التوصيلات الصلبة القياسية. أسنان قبضة تضمن جامدة, مفصل محكم التسرب, مناسب للأنظمة المستقرة. يقلل بناءها الخفيف الوزن الجهود, مثالي للتركيبات العامة. ومع ذلك, تحد آلية bolt الفردية من تصنيفات الضغط, جعلها غير مناسبة للتطبيقات ذات الضغط العالي. الصيانة بسيطة, التركيز على سلامة عزم الدوران الترباس وحشية.
البيانات المقارنة
تثبيت Quikcoup One-Bolt Adblings 50% أسرع من التوصيلات الصلبة السريعة ولكن دعم ضغوط أقل (250 PSI VS. 300 PSI لمدة 4″). هم 10-15 ٪ أرخص ولكن أقل تنوعا. في السباكة منخفضة الضغط, سرعتهم وفعالية التكلفة تألق.

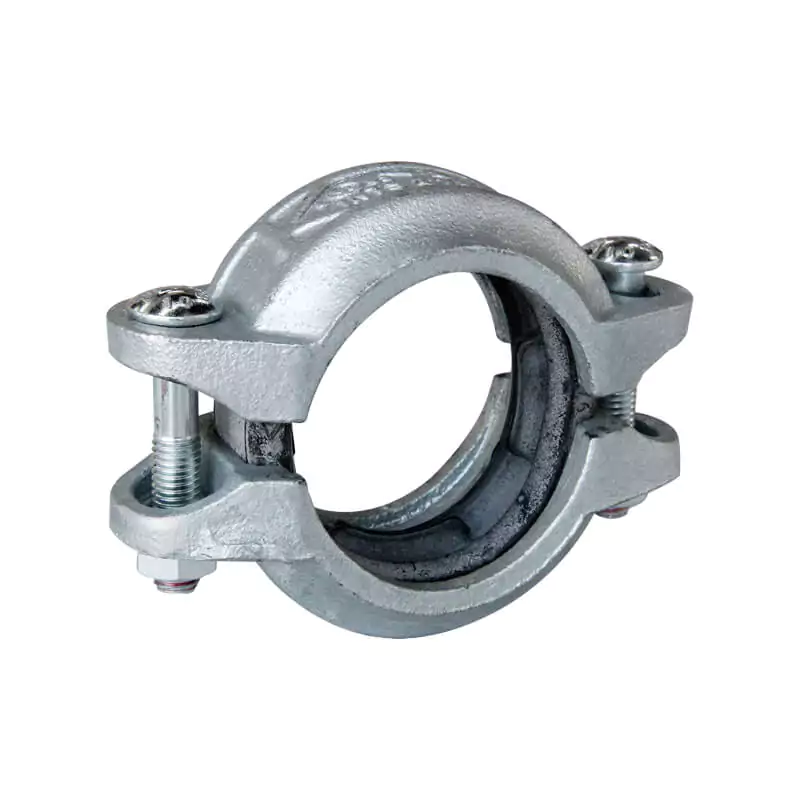

8. اقتران مرن سريع مرن
نظرة عامة وتطبيقات
تجمع التوصيلات المرنة السريعة المرنة بين التثبيت السريع مع المرونة, استيعاب الحركة في HVAC, أنابيب المياه, والأنظمة الصناعية. UL/FM معتمد, إنها مثالية للبيئات الديناميكية.
أحجام الأنابيب والمعلمات
تتراوح الأحجام من 1″ إلى 12″ (DN25 إلى DN300), مع ضغوط حتى 300 هذه المبادرة. السكن الحديد الدكتايل, مع حشيات EPDM أو النتريل وأقل مسامير. الانحراف الزاوي هو 1-2 درجة لمدة 4″ الأنابيب.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | انحراف الزاوي (°) | مادة الحشية | الوزن (رطل) |
|---|---|---|---|---|
| 2″ (DN50) | 300 | 2.0 | EPDM/النتريل | 3.5 |
| 4″ (DN100) | 300 | 1.5 | EPDM/النتريل | 7.0 |
| 8″ (DN200) | 250 | 1.0 | EPDM/السيليكون | 15.0 |
تحليل مفصل
تقلل هذه الأدوات من وقت التثبيت بنسبة 20-30 ٪ مع السماح بالمرونة في التوسع الحراري أو الاهتزاز. يحافظ تصميم الترباس المبسط على الأداء, مع حشية قوية تضمن الختم. إنها مثالية لإعادة التحديث أو المناطق الزلزالية ولكنها أقل ملاءمة للأنظمة الصلبة عالية الضغط. تركز الصيانة على حالة الحشية وعزم الدوران.
البيانات المقارنة
توصيلات مرنة سريعة تتطابق مع التوصيلات المرنة القياسية في الانحراف (1.5° لمدة 4″) ولكن تثبيت أسرع. بالمقارنة مع التوصيلات الصلبة السريعة, إنهم يقدمون الحركة ولكنهم 10% أكثر تكلفة. في HVAC, سرعتهم ومرونتها تحسين أداء النظام.
9. اقتران نهاية HDPE العادي
نظرة عامة وتطبيقات
توصيلات HDPE الطرفية العادية تربط اثنين من أنابيب HDPE واضحة باستخدام الأسنان الميكانيكية, التخلص من معدات الانصهار. يتم استخدامها في إمدادات المياه, مياه الصرف, والأنظمة الصناعية, تقديم مفصل جامد.
أحجام الأنابيب والمعلمات
تتراوح الأحجام من 2″ إلى 14″ (DN50 إلى DN350), مع ضغوط تتجاوز تصنيفات أنابيب HDPE (عادة 150-200 رطل). السكن الحديد الدكتايل, مع حشوات EPDM وأربعة مسامير. عزم الدوران هو 80-120 قدم.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 4″ (DN100) | 200 | EPDM | 80-100 | 10.0 |
| 8″ (DN200) | 180 | EPDM | 100-120 | 18.0 |
| 12″ (DN300) | 150 | EPDM | 120-140 | 30.0 |
تحليل مفصل
هذه التوصيلات تبسيط اتصالات أنابيب HDPE, مع أسنان تجتاح الأنبوب لمفصل جامد. التثبيت سريع, توفير الوقت 50-70 ٪ على اللحام بالانصهار. فهي فعالة من حيث التكلفة للمنشآت المؤقتة أو عن بعد ولكنها أقل ملاءمة لأنظمة الضغط العالي. تتضمن الصيانة التحقق من مشاركة الأسنان وحالة الحشية.
البيانات المقارنة
توصيلات HDPE البسيطة تتفوق على مفاصل الانصهار في سرعة التثبيت ولكنها تدعم ضغوطًا أقل من أدوات التوصيل الصلب. وهي أرخص بنسبة 20-30 ٪ من توصيلات HDPE الانتقالية, مثالي لخطوط المياه منخفضة الضغط.
10. انتقال HDPE إلى اقتران الصلب
نظرة عامة وتطبيقات
Transition HDPE إلى توصيلات الصلب توصيل أنابيب HDPE بأنابيب الصلب, تستخدم في الماء, الغاز, والأنظمة الصناعية. قبضة أسنانهم الميكانيكية HDPE, بينما تخشن الأخاديد الصلب, تقديم مفصل جامد بدون اندماج.
أحجام الأنابيب والمعلمات
تتراوح الأحجام من 2″ إلى 14″ (DN50 إلى DN350), مع ضغوط حتى 200 هذه المبادرة. السكن الحديد الدكتايل, مع حشوات EPDM وأربعة مسامير. عزم الدوران هو 80-120 قدم.
| الحجم (الاسمي) | ماكس. ضغط العمل (هذه المبادرة) | مادة الحشية | عزم الدوران الترباس (قدم رطل) | الوزن (رطل) |
|---|---|---|---|---|
| 4″ (DN100) | 200 | EPDM | 80-100 | 12.0 |
| 8″ (DN200) | 180 | EPDM | 100-120 | 20.0 |
| 12″ (DN300) | 150 | EPDM | 120-140 | 35.0 |
تحليل مفصل
اختلافات المواد الجسرية هذه, تبسيط التحولات في أنظمة المواد المختلطة. التثبيت سريع, مع عدم الحاجة إلى اللحام المتخصص, توفير 50-60 ٪ العمل. إنها قوية للضغوط المعتدلة ولكنها أقل ملاءمة للضغط العالي أو الأنظمة الديناميكية. تركز فحص الصيانة على قبضة الأسنان وتوافق الحشية.
البيانات المقارنة
توصيلات انتقالية تتطابق مع أدوات توصيل HDPE في نهاية الضغط ولكنها توفر براعة مواد. إنها أكثر تكلفة بنسبة 15-20 ٪ ولكنها تقلل من احتياجات التركيب في الأنظمة الهجينة, توفير 10-15 ٪ بشكل عام.
المقارنة العلمية والاستنتاج
| نوع الاقتران | الضغط (هذه المبادرة, 4″) | انحراف (°) | تثبيت الوقت | مؤشر التكلفة | أفضل تطبيق |
|---|---|---|---|---|---|
| مصابة جامدة | 300 | 0 | معتدل | 1.0 | الحماية من الحرائق, أنظمة ثابتة |
| مرنة مرنة | 300 | 1.5 | معتدل | 1.1 | التكييف, المناطق الزلزالية |
| شاقة جامدة | 400 | 0 | معتدل | 1.3 | النفط/الغاز, الضغط العالي |
| الشقوق مرنة | 400 | 2.0 | معتدل | 1.4 | التعدين, الضغط العالي الديناميكي |
| تقليل المرونة | 300 | 1.5 | معتدل | 1.2 | التكييف, انتقالات حجم الأنابيب |
| جامد سريع | 300 | 0 | سريع | 1.1 | الحماية من الحرائق, جداول ضيقة |
| Quikcoup واحد bolt جامد | 250 | 0 | سريع جدا | 0.9 | الضغط المنخفض, تثبيت سريع |
| مرنة سريعة | 300 | 1.5 | سريع | 1.2 | التكييف, التحديثية |
| نهاية عالية HDPE | 200 | 0 | سريع | 0.8 | خطوط المياه HDPE, مؤقت |
| انتقال HDPE إلى الصلب | 200 | 0 | سريع | 1.0 | أنظمة المواد المختلطة |
توفر أدوات توصيل الأنابيب المخبوزة براعة لا مثيل لها, موازنة الأداء, يكلف, وسرعة التثبيت. توصيلات صلبة تتفوق في مستقر, أنظمة الضغط العالي, بينما تهيمن التوصيلات المرنة في البيئات الديناميكية. المتغيرات الشاقة تلبي الظروف القاسية, وخيارات التثبيت السريع تعطي الأولوية للكفاءة. توصيلات HDPE تبسيط اتصالات الأنابيب البلاستيكية, مع توصيلات الانتقال ثغرات المواد. يعتمد اختيار الاقتران الصحيح على الضغط, حركة, مواد, وقيود المشروع, ضمان أداء النظام الأمثل.
