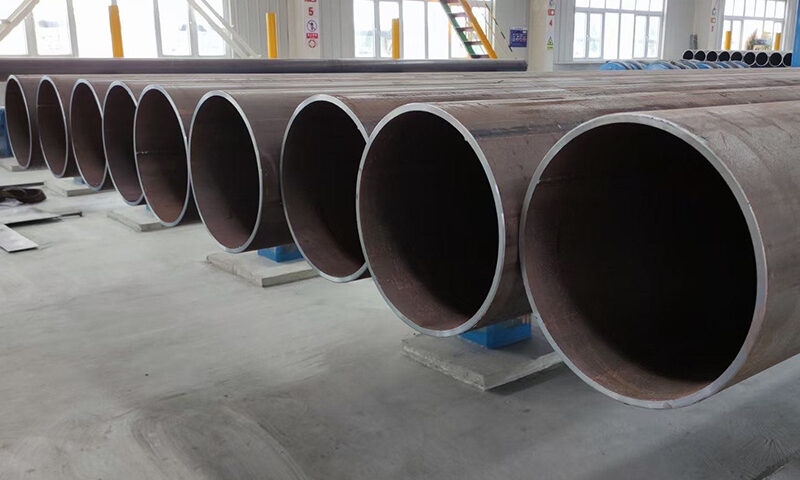

JCOE الأنابيب الملحومة البيضاوية والتحكم في القطر
و الماء 21, 2026
ASTM A53 أنابيب الصلب الكربوني
و الماء 22, 2026
مواصفات أنابيب الصلب الكربوني ASTM A53/A53M: بيانات فنية شاملة & الخصائص
📖 جدول المحتويات
الفصل 1 - مقدمة & مجال
1.1 ما هو ASTM A53 أنابيب الصلب?
1.2 نطاق الأبعاد & تطبيقات
الفصل 2 – عمليات التصنيع (اكتب S/E/F)
2.1 اكتب S سلس & المتفجرات من مخلفات الحرب من النوع E
2.2 النوع F FBW & متطلبات المعالجة الحرارية
الفصل 3 – التركيب الكيميائي & حدود
3.1 جداول تكوين العناصر (ASTM A53)
الفصل 4 - الخواص الميكانيكية & اختبارات
4.1 الشد / يخضع أو يستسلم / صيغة الاستطالة
4.2 يلوي & متطلبات اختبار التسطيح
الفصل 5 – الهيدروستاتيكي & فحص تجربة الاقتراب من الموت
الفصل 6 – التفاوتات الأبعاد & مخططات الوزن
6.1 جدول الأنابيب & جداول الوزن
الفصل 7 - التشطيبات النهائية & الطلاءات
الفصل 8 - المعايير المكافئة & الموردين
📄 نبذة مختصرة
تعتبر ASTM A53/A53M واحدة من أكثر المواصفات المشار إليها على نطاق واسع الأنابيب المصنوعة من الصلب الكربوني في التطبيقات الصناعية في جميع أنحاء العالم. يوفر هذا المرجع الفني فحصًا شاملاً لـ ASTM A53 الصلب الأنابيب, تغطي ثلاثة أنواع التصنيع (اكتب S سلس, ملحومة بالمقاومة الكهربائية من النوع E, بعقب الفرن من النوع F ملحوم), درجات المواد (الصف أ والصف ب), قيود التركيب الكيميائي, متطلبات الخواص الميكانيكية بما في ذلك صيغة الاستطالة, بروتوكولات الاختبار الهيدروستاتيكي وغير المدمرة, التحمل الأبعاد, جداول الأنابيب, التشطيبات النهائية, ومواصفات الطلاء. يتم إيلاء اهتمام خاص للمعالجة الحرارية لدرز اللحام (الحد الأدنى 1000 درجة فهرنهايت / 540درجة مئوية للنوع E/F الصف B), حدود التوسع البارد 1% من التطوير التنظيمي المحدد, ومعادلات موازنة الكربون والمنغنيز. الصيغ الرياضية للاستطالة, الضغط الهيدروستاتيكي, ويتم عرض حدود التسامح. يعد هذا العمل بمثابة مرجع نهائي للمهندسين, مفتشون, ومتخصصو المشتريات الذين يتنقلون في مواصفات أنابيب الصلب الكربوني.
الكلمات الدالة: ASTM A53, الأنابيب المصنوعة من الصلب الكربوني, اكتب S سلس, المتفجرات من مخلفات الحرب من النوع E, النوع F FBW, الصف, الصف ب, اختبار الهيدروستاتيكي, Nde, جدول الأنابيب, تراجع الساخنة المجلفن, انبوب اسود, مخطط الوزن.
الفصل 1 - مقدمة ونظرة عامة على المعايير

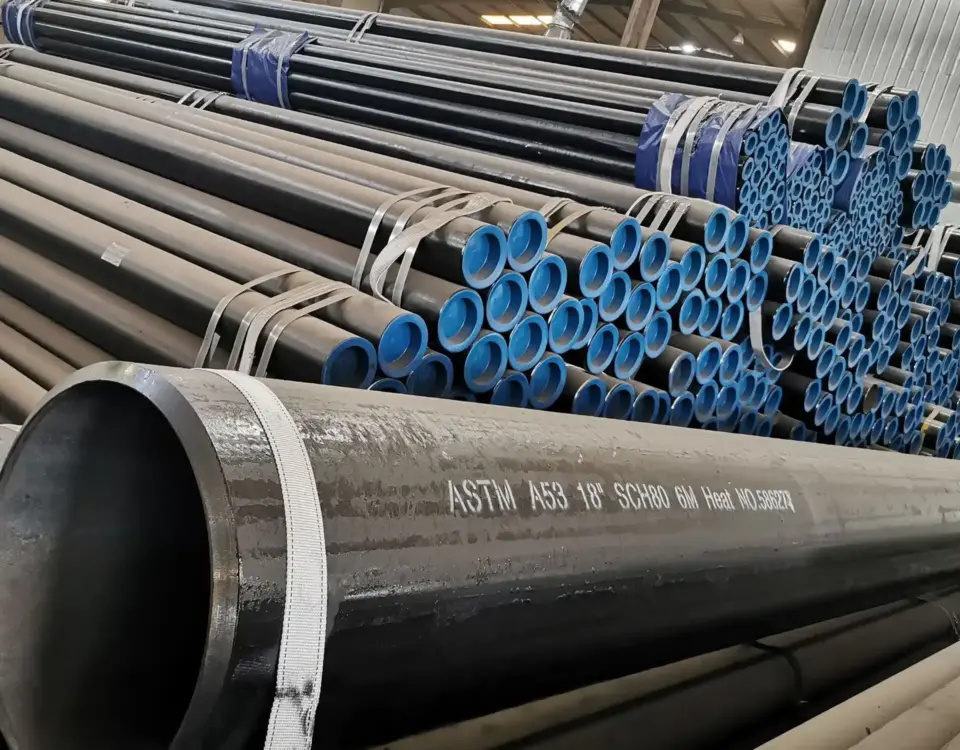

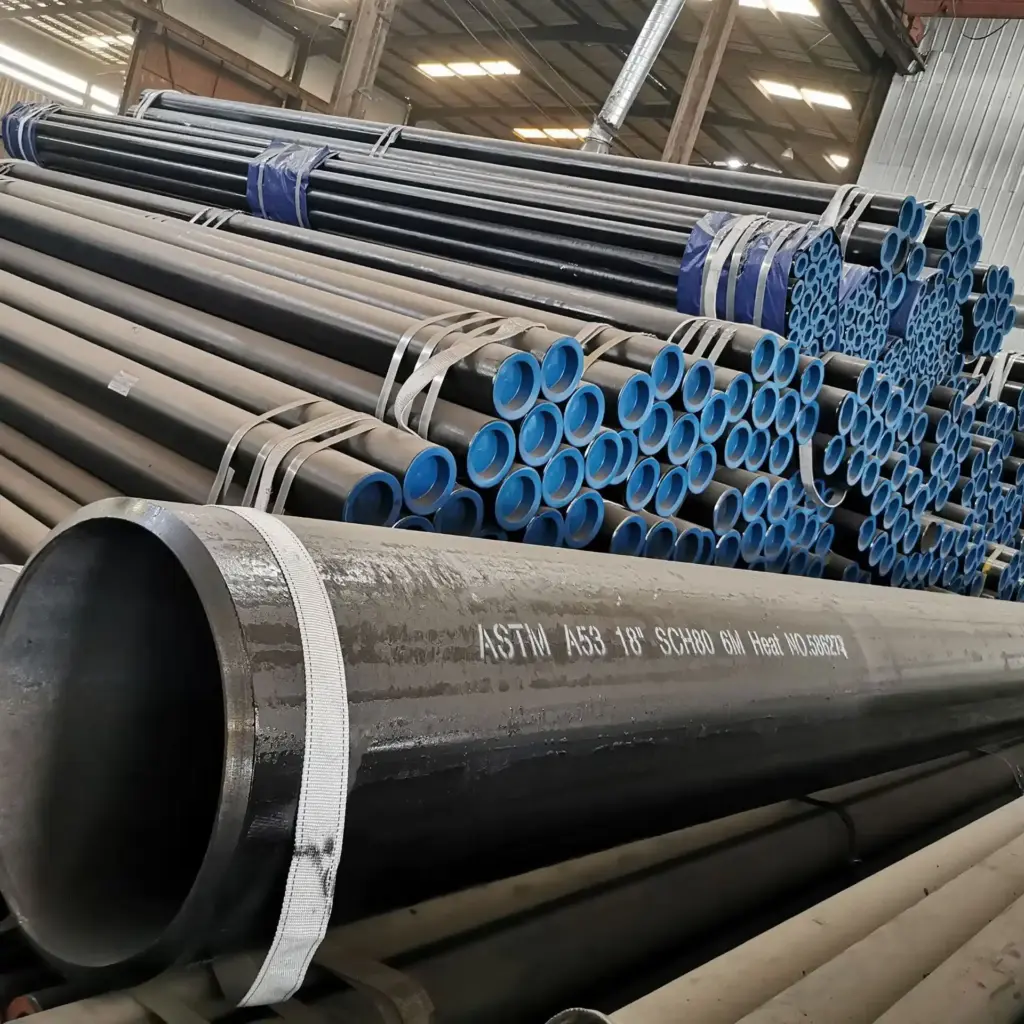

1.1 ما هو ASTM A53 أنابيب الصلب?
يغطي ASTM A53/A53M اللون الأسود الملحومة وغير الملحومة والغمس الساخن أنابيب الصلب المغلفنة في لأمان 1/8 لمصادر القدرة النووية 26 [DN 6 إلى DN 650] شاملة, بسمك الجدار الاسمي كما هو موضح في جداول الوزن القياسية. تتضمن المواصفات ثلاثة أنواع من التصنيع: نوع S (سلس), نوع ه (ملحومة بالمقاومة الكهربائية – المتفجرات من مخلفات الحرب), و اكتب F (فرن ملحوم بعقب – FBW). توجد درجتان ماديتان: الصف (قوة أقل: الحد الأدنى من العائد 30,000 هذه المبادرة, الشد 48,000 هذه المبادرة) والصف ب (قوة أعلى: الحد الأدنى من العائد 35,000 هذه المبادرة, الشد 60,000 هذه المبادرة). الأنابيب مناسبة للتطبيقات الميكانيكية وتطبيقات الضغط, بخار, ماء, الغاز, والخطوط الجوية, ومتوافقة مع اللحام, الانحناء, وعمليات التشفيه.
1.2 نطاق الأبعاد ومجالات التطبيق
نطاق الأبعاد: مصادر القدرة النووية 1/8 - مصادر القدرة النووية 26 (DN 6 - الاسم المميز 650). نهاية واضحة, إنهاء مؤشر ترابط, أو تكوينات مقترنة. وتشمل التطبيقات أنظمة الأنابيب العامة, مرافق المصفاة, الدعامات الهيكلية, خطوط الحماية من الحرائق, ونقل الضغط المنخفض/المتوسط. يسمح المعيار بأقطار مخصصة بشرط استيفاء جميع المتطلبات الأخرى. الصف A يستخدم للثني/التشكيل; الدرجة B لمتطلبات الضغط/القوة العالية. تهيمن أنابيب المتفجرات من مخلفات الحرب على نقل المياه والاستخدامات الهيكلية بينما يُفضل استخدام الأنابيب غير الملحومة للخدمة الدورية الحرجة.
الفصل 2 – عمليات التصنيع (نوع S, نوع ه, اكتب F)
2.1 نوع S - سلس & النوع E - ملحومة بالمقاومة الكهربائية (المتفجرات من مخلفات الحرب)
نوع S (سلس): يتم إنتاجها عن طريق ثقب الخام الصلب والدرفلة الدوارة. لا يوجد التماس اللحام الطولي; تعزيز الموثوقية في خدمة الهيدروجين والضغط الدوري. نوع ه (المتفجرات من مخلفات الحرب): يتكون من السكلب الملفوف مع لحام تيار عالي التردد. توفر المتفجرات من مخلفات الحرب الحديثة تناسقًا ممتازًا للأبعاد. للنوع E الصف B, يجب معالجة التماس اللحام بالحرارة عند ≥1000 درجة فهرنهايت (540° C) للقضاء على martensite غير المحب. يقتصر التوسع البارد للمتفجرات من مخلفات الحرب على 1% من OD المحدد لتجنب إرهاق منطقة اللحام.
2.2 النوع F – فرن بعقب ملحوم (FBW) & ولايات المعالجة الحرارية
اكتب F (FBW): لحام الحالة الصلبة باستخدام حواف السكلب المسخنة بالفرن ولفائف الحدادة. متاح حتى NPS 4 في الصفين (أ) و(ب).. للنوع F الصف B, المعالجة الحرارية لدرز اللحام عند ≥1000 درجة فهرنهايت (540° C) مطلوب لضمان البنية المجهرية خفف. نادرًا ما تحدد المشاريع الحديثة FBW ولكنها تظل مخصصة للرموز القديمة. ال 1% تنطبق أيضًا قاعدة التمدد البارد.
الفصل 3 – متطلبات التركيب الكيميائي
3.1 حدود العناصر والأهمية المعدنية
الحد الأقصى للتكوين العنصري (تحليل الحرارة) لكل ASTM A53/A53M. تسمح معادلة موازنة الكربون والمنغنيز بزيادة المنغنيز عندما يتم تقليل الكربون إلى أقل من الحد الأقصى.
| عنصر | اكتب S غرام أ | النوع S Gr B | اكتب E غرام أ | النوع E Gr B | اكتب F غرام أ | النوع F Gr B |
|---|---|---|---|---|---|---|
| T11 | 0.25 | 0.30 | 0.25 | 0.30 | 0.30 | 0.30 |
| المنغنيز | 0.95 | 1.20 | 0.95 | 1.20 | 1.20 | 1.20 |
| الفوسفور | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| الكبريت | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| نحاس* | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 |
| النيكل* | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 |
| الكروم* | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 |
| الموليبدينوم* | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| الفاناديوم* | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
تسمح هذه المعادلة لمصنعي الصلب بزيادة المنغنيز حتى 1.65% للصف B عندما يتم تقليل الكربون, الحفاظ على القوة مع تحسين قابلية اللحام.
الفصل 4 - الخواص الميكانيكية & متطلبات الاختبار
4.1 مقاومة الشد, مقاومة الخضوع & صيغة الاستطالة
| درجة | قوة العائد دقيقة (هذه المبادرة) | قوة الشد دقيقة (هذه المبادرة) | استطالة (في 2″) أنا % |
|---|---|---|---|
| الصف | 30,000 (205 الآلام والكروب الذهنية) | 48,000 (330 الآلام والكروب الذهنية) | انظر الصيغة |
| الصف ب | 35,000 (240 الآلام والكروب الذهنية) | 60,000 (415 الآلام والكروب الذهنية) | انظر الصيغة |
حيث e = الحد الأدنى للاستطالة 2 في. (50 مم) نسبه مئويه, A = مساحة المقطع العرضي لعينة الاختبار (ماكس 0.75 في²), U = الحد الأدنى المحدد لقوة الشد (هذه المبادرة). للمنطقة النموذجية من الدرجة B 0.75 in² → الاستطالة ≈ 30%.
4.2 اختبار الانحناء واختبار التسطيح
اختبار الانحناء (مصادر القدرة النووية 2 أو أصغر): يتم ثني الأنابيب على البارد بزاوية 90 درجة حول الشياق 12x OD بدون تكسير. تسطيح اختبار (الأنابيب الملحومة > مصادر القدرة النووية 2): بالارض بين اللوحات حتى المسافة ≥ 2/3 التطوير الأصلي, لا تكسير في اللحام أو المعدن الأساسي. الأنابيب غير الملحومة معفاة من اختبار التسطيح.
الفصل 5 - الاختبار الهيدروستاتيكي & التفتيش غير المدمر (Nde)
اختبار الهيدروستاتيكي: يجب أن يتحمل كل أنبوب الضغط الهيدروستاتيكي لمدة على الأقل 5 ثواني دون تسرب. الحد الأقصى لضغط الاختبار لـ NPS 3 أو أصغر: 2500 هذه المبادرة; لـ NPS 3 أو أكبر: 2800 هذه المبادرة. يتم حساب ضغط الاختبار كـ P = 2St/D حيث S = 60% من الحد الأدنى المحدد العائد (21,000 PSI للصف B).
الاختبارات الكهربائية غير المدمرة (Nde): للنوع E الصف B والنوع F الصف B NPS 2 وأكبر, يجب فحص خط اللحام بالموجات فوق الصوتية (E213/E273), الكهرومغناطيسي (E309) أو تسرب التدفق (E570). يمكن للأنابيب غير الملحومة أن تحل محل الهيدروستاتيكي بعلامة NDE "NDE".
الفصل 6 – التفاوتات الأبعاد وجدول الأنابيب / مخططات الوزن
6.1 الوزن, قطر, سمك الجدار & التسامح طول
| معامل | تفاوت / شرط |
|---|---|
| الوزن (نهاية واضحة) | ±10% من الوزن المحدد |
| القطر الخارجي (مصادر القدرة النووية 1/2 أو أصغر) | ±1/64 بوصة (0.4 مم) |
| القطر الخارجي (مصادر القدرة النووية 2 أو أكبر) | ± 1٪ |
| سمك الجدار | الحد الأدنى 87.5% من سمك الاسمي |
| طول (عشوائي واحد, أخف من XS) | 16-22 قدم (4.88-6.71 م) |
| طول (مزدوج عشوائي) | متوسط 35 فورنت, أنا 22 فورنت |
6.2 جدول الأنابيب ومخطط الوزن (مقتطف من نهاية عادي)
| مصادر القدرة النووية (في) | الجدول الزمني / فئة الوزن | سمك الجدار (في) | الوزن (رطل / قدم) |
|---|---|---|---|
| 1/2 | الأمراض المنقولة جنسياً (40) | 0.109 | 0.85 |
| 1/2 | XS (80) | 0.147 | 1.09 |
| 2 | الأمراض المنقولة جنسياً (40) | 0.154 | 3.65 |
| 2 | XS (80) | 0.218 | 5.02 |
| 4 | الأمراض المنقولة جنسياً (40) | 0.237 | 10.79 |
| 4 | XS (80) | 0.337 | 14.98 |
| 8 | الأمراض المنقولة جنسياً (30) | 0.277 | 21.43 |
| 8 | XS (80) | 0.322 | 28.55 |
| 12 | الأمراض المنقولة جنسياً (30) | 0.330 | 43.77 |
| 12 | XS (80) | 0.375 | 49.56 |
الفصل 7 - التشطيبات النهائية, الطلاءات والمعالجة السطحية
7.1 ينتهي عادي, نهايات مترابطة ووصلات
نهايات عادية لـ NPS 1½ أو أصغر تخضع للعقد. مواسير أكبر من NPS 1½ بسماكة جدار < 0.500 يجب أن يكون مشطوف (30°–35° مجسم مشطوف الحواف, وجه الجذر 0.8-2.4 ملم). تتوافق الأطراف الملولبة مع ANSI B1.20.1; إن أدوات التوصيل الخاصة بـ NPS 2½ والأكبر تكون مدببة بشكل مستدق وفقًا لمعيار ASTM A865.
7.2 الأنابيب السوداء مقابل. طلاء مجلفن بالغمس الساخن
أنبوب أسود: لا طلاء, الانتهاء من نطاق مطحنة. تراجع الساخنة المجلفن: الأسطح الداخلية والخارجية مطلية بالزنك (أستم B6). الحد الأدنى لوزن الطلاء: 1.8 أوز/قدم مربع (0.55 كجم/م²). يجب أن تكون خالية من البقع غير المطلية, بثور, وبقايا التدفق. يعزز الطلاء المجلفن مقاومة التآكل لخطوط المياه/الغاز.
الفصل 8 - المعايير المكافئة & اعتبارات سلسلة التوريد
8.1 معادلات ASTM A53 (API ل 5, A106, أون, JIS)
| القياسية | الصف/النوع | تشابه |
|---|---|---|
| API ل 5 | الصف ب | كيميائيا & ميكانيكيًا مشابه لـ A53 Grade B (PSL1) |
| ASTM A106 | الصف ب | سلس لدرجات الحرارة العالية, يمكن مقارنته بـ A53 Type S |
| أون 10219 | S275J2H | يعادل القسم المجوف الهيكلي |
| JIS G3452 | برنامج المنح الصغيرة | أنابيب الصلب الكربوني للأنابيب العادية |
8.2 قدرات الشركة المصنعة - سلس, المتفجرات من مخلفات الحرب, توريد FBW
تقوم الشركات الرائدة بتوريد ASTM A53 بجميع الأنواع والدرجات, مصادر القدرة النووية 1/8 لمصادر القدرة النووية 24, مع جداول STD, XS, XXS, وSch 10-160. يغطي الأسود الملحوم وغير الملحوم والساخن, تراجع الساخنة المجلفن, 3LPE, والطلاءات FBE المتاحة. تقارير اختبار المطحنة الكاملة التي يمكن تتبعها لأرقام الحرارة تضمن الامتثال. تشمل برامج التخزين النموذجية المتفجرات من مخلفات الحرب من النوع E من الدرجة B والنوع S من الدرجة B مع الاختبار الهيدروستاتيكي وتجربة الاقتراب من الموت كما هو مطلوب.. يختلف الحد الأدنى لكميات الطلب بناءً على القطر والجدول الزمني.
الفصل 9 – الاستنتاجات والتوصيات الهندسية
تظل ASTM A53 بمثابة المواصفات الأساسية لأنابيب الفولاذ الكربوني, موازنة قابلية التصنيع, الموثوقية الميكانيكية, والفعالية من حيث التكلفة. اختيار النوع المناسب (S, ه, F) والصف (أ/ب) بناء على شروط الخدمة, متطلبات اللحام, والحماية من التآكل أمر بالغ الأهمية. الالتزام بالمعالجة الحرارية, الاختبار الهيدروستاتيكي, وتفاوتات الأبعاد تضمن الأداء على المدى الطويل. للتطبيقات الحرجة التي تتطلب درجة حرارة عالية أو خدمة حامضة, المعايير التكميلية (A106, API ل 5) يمكن تقييمها. تستمر هذه المواصفات في خدمة الطاقة العالمية, البناء, والصناعات الميكانيكية ذات الأسس التقنية القوية.
