METHODOLOGIE GENERAL DE LA CONCEPTION ,SPECIFICATION TECHNIQUE ET LISTE MATERIELS DE LA FOURNITURE DE LA RACCORDERIE
- Tuyauterie amont le matériel série CL600 pression 70bar ou 20 bar.
- Tuyauterie aval le matériel série CL150 pression 4ba ou 20 bar.
5- SPECIFICATION TECHNIQUES:
5-1 – INTRODUCTION :
Cette spécification a pour but de définir les caractéristiques
.
5-2- CONDITIONS DE SERVICE :
A)- Fluide transporté
Gaz naturel dont les caractéristiques sont données dans la commande
B)- Série – Pression
type 70/4 bars
Amont : série 600
Aval : série 150
30-20/4 bars
Amont : série 300
Aval : série 150
C)- Pression de service
Les pressions mini et max précisés dans la fiche
Technique.
D)- Température de service
Le matériel sera utilisé à des températures variant de -15 à + 60ºC
E)- Vitesses
Tuyauteries : 20 m/s
Sortie brides régulateur : < 150 m/s
F)- Débits
Les débits nominaux seront indiqués dans la fiche technique

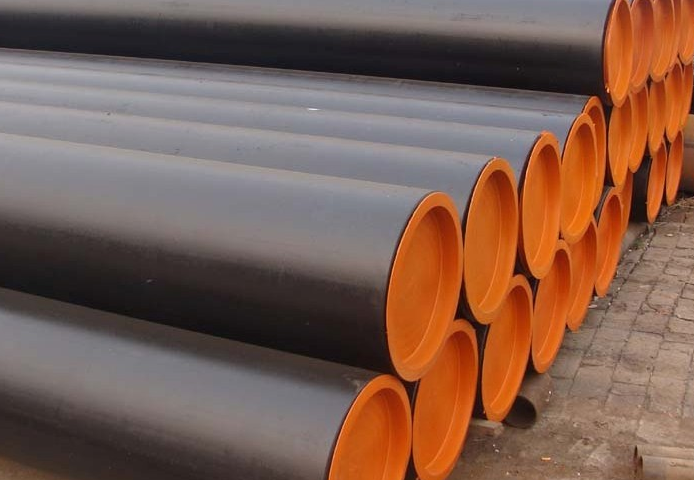

5-4-15 –Tubes :
Les tubes seront sans soudures de nuance Grade B suivant API 5L fabriqué par laminage, carroyage à chaud ou par passage d’une ébauche cylindrique dans un réducteur.
Exigences chimiques de l’acier API 5L grade
|
Composition |
prélèvement |
|
|
|
Sur coulée |
Sur tube |
|
% C max |
0,22 |
0,23 |
|
% Mn max |
1,15 |
1,20 |
|
% Mn mini |
— |
1,10 |
|
% P max |
0,04 |
0,05 |
|
% P mini |
— |
0,03 |
|
% S max |
0,03 |
0,04 |
Propriétés physiques
Limite élastique min E 0,2 : 24,61 Kg/mm²
Résistance à la rupture : 42,2 Kg/mm²
Valeur maxi E 0,2 /R : 0,85
Allongement : 18%
Nuance des tubes avec épaisseur :
|
CLIENT: |
Tube |
SPECIFICATION DES TUBES |
|
|
Désignation |
Diamètre |
Nuance |
Epaisseur (mm) |
|
TUBE DE POSTE |
1/4” |
GrB |
3 |
|
1/2” |
GrB |
3 |
|
|
1” |
GrB |
3,9 |
|
|
2” |
GrB |
5,5 |
|
|
3” |
GrB |
5,5 |
|
|
4” |
X42 |
6 |
|
|
6” |
X42 |
7,1 |
|
|
8” |
X42 |
8,2 |
|
|
10” |
X52 |
8,7 |
|
|
12” |
X52 |
9,5 |
|
|
16” |
X52 |
10,3 |
|
5-5 – NORMES DE REFERENCES :
Les appareillages et les tubulures devront répondre aux règlements administratifs et
techniques, au règlement de sécurité catégorie Ia, aux normes de : API 6D, API 5L, ANSI B 16-5, ANSI B 16-9, ANSI B 16-22, ANSI
B 16-20 ANSI B 21, AGA NX 19, DIN 43760, recommandations CEI, OIML, prescriptions CEE et aux codes de construction ASME et CODAP.
5-6 – EPAISSEUR – SCHEDULE – SERIE :
Amont
5-6-1 –Type 70-4 bar :
– Appareils – Vannes – Brides : A.N.S.I 600 R.T.J
– Tubes A.P.I grade B.
épaisseur Sch.80 pour Æ £ 2’’.
épaisseur standard pour 2’’< Æ £ 14’’
5-6-1-1- Raccords à souder :
– W.P.B Sch.80 pour Æ £ 2’’
– épaisseur standard pour 2’’< Æ £ 14’’.
5-6-1-2- Raccords à visser : Série 3000 N.P.T :
types 20/4 bar
– appareils – Vannes – Brides : A.N.S.I 300 R.T.J
– tubes A.P.I grade B.
– épaisseur standard ou Sch.40
5-6-2-1- Raccords :
W.P.B standard ou Sch.40
5-6-2-2 -Raccords à visser :
