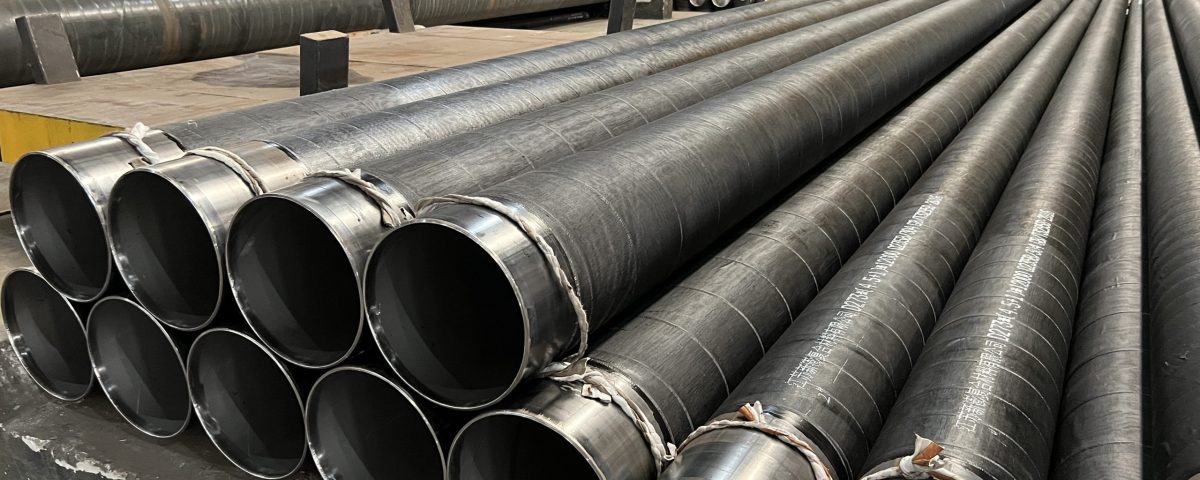

Mit Bimetalllegierung ausgekleidetes Verbundstahlrohr: Analyse des Innen- und Außenrohrmaterials

9. Struktur- und Pipeline-Integrität: Integration hochfester Basisstähle und der API-5LD-Imperativ

Die technische Machbarkeit des Bimetall-Verbundrohrsystems von Abtersteel hängt im Wesentlichen von der nahtlosen Synergie zwischen der korrosionsbeständigen Innenlegierung und der strukturellen Integrität des äußeren Basisstahls ab. Die Spezifikation der Grundrohrqualitäten, umfasst eine Reihe von generischen Baustählen wie Q195 und Q235 bis hin zum Hochspezialisierten, Hochleistungs-Pipeline-Stähle definiert durch API-5LD-Standard (L245 bis X80), spricht direkt für die Vielseitigkeit und die steigenden Anwendungsanforderungen, denen diese Verbundtechnologie gerecht werden soll.

Skalierung der strukturellen Integrität: Vom Schiff zur Pipeline

Für einfache statische Strukturen oder Behälter mit mittlerem Druck, die Verwendung von Q195 und Q235 (Chinesische GB-Standardäquivalente von allgemeinem Kohlenstoffstahl) Bietet ausreichende Festigkeit zu möglichst geringen Kosten. Diese Qualitäten übernehmen die Rolle der Druckbehälterwand, einen robusten anbieten, schweißbare Plattform, auf der die korrosionsbeständige Auskleidung metallurgisch befestigt wird. Jedoch, Der wahre technische Triumph liegt in der erfolgreichen Integration des Bimetall-Auskleidungsprozesses mit den strengen Spezifikationen der API-5LD Familie der Stähle, die von der geringeren Streckgrenze reichen L245 (kohlenstoffarmer Stahl Typ API 5L Grade X52 hat die höchste Zugfestigkeit von) bis zur Ultrahochfestigkeit X80.

Der Einsatz dieser hochwertigen Pipeline-Stähle eröffnet sofort eine Erweiterung des Anwendungsportfolios für Langstrecken, Hochdruck-Flüssigkeitstransfer im Öl- und Gassektor – ein Bereich, der durch immense mechanische Beanspruchung und stark korrosive Prozessflüssigkeiten gekennzeichnet ist (saures Gas, Salzlaken mit hohem Chloridgehalt). Diese Pipelines, oft über Hunderte von Kilometern, sind nicht nur einer hohen Umfangsbeanspruchung durch Innendruck, sondern auch erheblichen äußeren Biegebeanspruchungen ausgesetzt, geologische Bewegung, und seismische Belastung. Die hohe Streckgrenze von Sorten wie $\text{X}60$ oder $\text{X}70$ ist entscheidend für die Minimierung der Wandstärke, Dadurch werden die gesamte Stahltonnage und die gesamten Baukosten reduziert, unter Beibehaltung der absoluten Druckeindämmungssicherheit. Das Verbundrohr, durch das Koppeln der $\text{X}70$ Festigkeit mit einer inneren Korrosionsbarriere (wie Duplex 2205 oder Legierung 625), erreicht ein Leistungsniveau, das kein einzelnes Material wirtschaftlich reproduzieren kann. Ein Volllegierungsrohr mit einer X70-Festigkeit wäre unerschwinglich teuer und in großen Serien oft metallurgisch anspruchsvoll herzustellen, während ein unlegiertes X70-Rohr würde in sauren Serviceumgebungen schnell ausfallen. Die Innovation von Abtersteel gewährleistet eine hohe Festigkeit, Die Hochdruckfähigkeit ist von der inneren Korrosionsbeständigkeit entkoppelt, Dadurch können Ingenieure nach den effizientesten Strukturstandards entwerfen, ohne die chemische Integrität zu beeinträchtigen.

Die entscheidende Rolle des Basisrohrs beim Schweißen und bei der Wärmebehandlung

Die Wahl des äußeren Grundstahls hat großen Einfluss auf den nachfolgenden Herstellungs- und Installationsprozess. Für hochfeste API-5LD-Stähle gelten häufig strengere Beschränkungen hinsichtlich des Kohlenstoffäquivalents ($\text{CE}$) um die Schweißbarkeit aufrechtzuerhalten und wasserstoffbedingte Risse zu vermeiden, insbesondere beim Feldschweißen, wo komplexe Wärmegradienten unvermeidbar sind. Während die Verfahren zum Schweißen von Außenrohren eine sorgfältige Vorwärmung erfordern $\text{PWHT}$ um seine Festigkeit und Mikrostruktur zu optimieren, Der gesamte Bimetallprozess muss so kalibriert werden, dass diese wesentlichen thermischen Zyklen – die für das Grundmetall API-5LD notwendig sind – den spezifischen Korrosionsbeständigkeitszustand der Innenauskleidung nicht beeinträchtigen. Diese anspruchsvolle Anforderung erfordert ein hochentwickeltes Fertigungsprotokoll, das gleichzeitig die strukturellen Anforderungen des Herstellers erfüllt $\text{X}80$ Basisstahl und die Sensibilisierungspräventionsbedürfnisse der $\text{L}$-Edelstahlqualität oder die Ausscheidungshärtungsanforderungen der Nickellegierungsauskleidung, eine subtile, aber wesentliche Beherrschung der Werkstofftechnik.

10. Die nächste Generation des Korrosionsschutzes: Duplex-Edelstahl 2205 und Nickellegierungen 825/625

Die Spezifikation der Auskleidungsmaterialien verdeutlicht die Strategie von Abtersteel, einen maßgeschneiderten Schutz gegen spezifische und komplexe Ausfallmechanismen bereitzustellen, weit über den allgemeinen Widerstand hinaus, den der Standard bietet $304$. Die Einbeziehung von Duplex 2205, Legierung 825, und Legierung 625 zielt auf die drei anspruchsvollsten Korrosionsumgebungen ab, die in hochwertigen Industrien anzutreffen sind: Spannungsrisskorrosion ($\text{SCC}$), Loch-/Spaltkorrosion, und Hochtemperatur-Polythionsäureangriff.

Duplex 2205: Die Antwort auf Spannungsrisskorrosion (SCC)

Die Einbeziehung von Duplex-Edelstahl 2205 ist eine direkte Reaktion auf die ständige Bedrohung durch Spannungsrisskorrosion durch Chlorid (SCC), ein katastrophaler Fehlermodus, der in Umgebungen mit hohem Chloridgehalt vorherrscht (wie Meerwasserkühlsysteme, Entsalzung, und Ölfeldsolen) bei mäßig, leicht erhöhte Temperaturen ($60^{\circ}\text{C}$ An $150^{\circ}\text{C}$). Standardmäßige austenitische Edelstähle wie $304\text{L}$ und $316\text{L}$ sind anfällig für $\text{SCC}$, Dabei führt die kombinierte Wirkung von Zugspannung und einem bestimmten Korrosionsmittel zur Rissausbreitung entlang der Korngrenzen.

Duplex 2205, mit seiner hochentwickelten zweiphasigen Mikrostruktur (rund $50\%$ Ferrit und $50\%$ Austenit), Angebote deutlich überlegen $\text{SCC}$ Beständigkeit im Vergleich zu vollaustenitischen Sorten. Die ferritische Phase bietet eine außergewöhnliche Beständigkeit gegen $\text{SCC}$, während der hohe Gehalt an Chrom, Molybdän, und Stickstoff erhöht es Äquivalentzahl für den Lochfraßwiderstand (HOLZ), Dadurch ist es äußerst beständig gegen lokale Lochfraß- und Spaltkorrosion – oft die Ausgangspunkte dafür $\text{SCC}$. Durch Auskleiden des Verbundrohres mit einer dünnen Schicht 2205 (im Bereich von $0.25 \text{ mm}$ An $4 \text{ mm}$), die strukturelle Integrität der Basis $\text{X}70$ Stahl wird durch eine Auskleidung geschützt, die gegen die Kombination aus Belastung und Chloridangriff von Natur aus beständig ist, eine Notwendigkeit beim Offshore- und Tiefsee-Öl- und Gastransport, wo die Umweltbedingungen gnadenlos sind und die Wartung logistisch lähmend ist.

Nickellegierungen 825 und 625: Extreme Chemie meistern

Für Umgebungen, die selbst die Möglichkeiten von Duplex überfordern 2205, Die Spezifikation verschiebt sich in Richtung Premium Superlegierungen auf Nickelbasis, speziell Legierung 825 und Legierung 625.

1. Legierung 825 ($\text{NiFeCrMoCu}$): Diese Legierung ist bekannt für ihre hervorragende Beständigkeit sowohl gegen reduzierende als auch gegen oxidierende Säuren, insbesondere Schwefel- und Phosphorsäure– Kennzeichen von Düngemittel- und bestimmten chemischen Verarbeitungsbetrieben. Die Einbeziehung von Kupfer ($\text{Cu}$) ist das bestimmende metallurgische Merkmal, Bereitstellung einer verbesserten Widerstandsfähigkeit gegenüber reduzierenden Bedingungen. Legierung 825 ist ein kostengünstigerer Einstiegspunkt in die Kategorie der Superlegierungen als Alloy 625, Damit ist es die ideale Wahl, wenn starke Säurekorrosion das Hauptproblem darstellt, die Temperatur und der Chloridgehalt jedoch nicht die absolute Spitzenleistung seines teureren Cousins ​​erfordern.

2. Legierung 625 ($\text{NiCrMoNb}$): Dies ist die korrosionsbeständige Flaggschifflegierung, Wird oft für die feindseligsten Umgebungen spezifiziert, wie tief, Hochdruck-Sauergasbrunnen (hoch $\text{H}_{2}\text{S}$ und $\text{CO}_{2}$), Verbrennungsanlagen mit hohem Chloridgehalt, und spezialisierte chemische Reaktoren. Seine außergewöhnliche Leistung ergibt sich aus dem hohen Molybdängehalt (sorgt für extreme Beständigkeit gegen Lochfraß und Spaltkorrosion, Dies führt zu einem sehr hohen PREN-Wert) und die Zugabe von Niob ($\text{Nb}$), was für Stabilität und mechanische Verstärkung sorgt. Legierung 625 bietet nahezu Immunität gegen $\text{SCC}$ in Chloridumgebungen und behält seine strukturelle Integrität und Korrosionsbeständigkeit bei extrem hohen Temperaturen. Die Fähigkeit, eine dünne Legierungsschicht zu verbinden 625 auf a c-Stahl Rohr ermöglicht es Ingenieuren, dieses ansonsten unerschwinglich teure Material in riesigen Pipeline-Konfigurationen einzusetzen, Erreichen der ultimativen Korrosionsbarriere bei einer Kostenreduzierung von bis zu $1/6$ der Preis einer festen Legierung 625 Rohr.

Die variable Wandstärke des Liners, reicht von minimal $0.25 \text{ mm}$ für besonders geringen Abrieb, Niederdruckanwendungen, bis zu einem robusten $4 \text{ mm}$ für Systeme mit hohem Abrieb oder hohen Temperaturen, stellt die letzte Ebene der wirtschaftlichen Optimierung dar. Diese technische Flexibilität stellt sicher, dass der Kunde nur für die genaue Menge und Art der erforderlichen Korrosionsbeständigkeit zahlt, Maximierung sowohl der Leistungssicherheit als auch des wirtschaftlichen Nutzens des Bimetall-Verbundrohrleitungssystems von Abtersteel.

11. Die Synthese von Struktur und Chemie: Metallurgische Verbindungstechniken und Überprüfung

Die erfolgreiche Integration der gewählten Basisstähle, reicht von der hochfesten API X80 Pipelinequalitäten bis hin zur Struktur Q235, mit der überlegenen Korrosionsbeständigkeit der Liner, seien sie $316\text{L}$ oder Legierung 625, hängt vollständig von den ausgefeilten Techniken ab, die eingesetzt werden, um eine kontinuierliche Kontinuität zu erreichen, Hohe Integrität metallurgische Bindung. Diese Bindung, ein Bereich mit permanenter Atomschnittstelle, in dem die beiden unterschiedlichen Materialien Elektronen teilen und eine ineinandergreifende Struktur bilden, ist der Dreh- und Angelpunkt der gesamten Bimetall-Verbundrohrtechnik, Dies unterscheidet es grundlegend von mechanisch angebrachten oder verklebten Auskleidungen, die unter Vakuumbedingungen anfällig für Temperaturwechselversagen und strukturellen Zusammenbruch sind. Die Wahl der Verbindungstechnik wird häufig auf die spezifischen Abmessungen und die metallurgische Kompatibilität der beteiligten Materialien zugeschnitten, und seine Wirksamkeit muss mit zerstörungsfreier Sicherheit überprüft werden.

Primäre Bindungsmethoden: Anpassen der Schnittstelle

Abtersteel nutzt fortschrittliche Technologien, um diese wichtige metallurgische Fusion zu erreichen, Jede Methode ist für unterschiedliche Materialpaare und Produktionsmengen optimiert:

1. Explosionsverklebung (Explosives Schweißen): Diese Methode ist möglicherweise die dramatischste und effektivste Methode zur Herstellung einer Verbindung mit maximaler Scherfestigkeit, besonders geeignet für anspruchsvolle Paare wie Nickellegierungen ($\text{Ni}$) oder Titan mit Kohlenstoffstahl. Dabei geht es darum, Ladungen rund um die Innenauskleidung und die Außenhülle präzise zu platzieren. Die kontrollierte Detonation treibt die beiden Metalloberflächen mit extrem hoher Geschwindigkeit und in einem Winkel zusammen, Dadurch entsteht ein Plasmastrahl, der die Grenzflächen reinigt, und eine Wellenfront, die eine Bindung auf atomarer Ebene induziert. Diese Technik führt zu einer beispiellosen Verbundfestigkeit und ist entscheidend für die Integration höher legierter Liner wie z Legierung 625, dessen metallurgische Struktur von dieser Schnelligkeit profitiert, Hochenergetischer Prozess.

2. Hydraulische Expansion oder Zeichnung/Dimensionierung (für weniger aggressive Paare): Für bestimmte Edelstahlauskleidungen, insbesondere wenn die Dicke am oberen Ende des angegebenen Werts liegt $0.25 \text{ mm}$ An $4 \text{ mm}$ Angebot, Die Verbindung kann durch aufwendige Kaltzieh- oder hydraulische Expansionsprozesse erreicht werden. Nach dem Einfügen, Der Innenliner ist einem enormen Innendruck ausgesetzt, plastische Verformung gegen die Innenwand des äußeren Stahlrohrs. Diese Kraft, gepaart mit einer geringfügigen Vorbehandlung der Oberflächen, erreicht eine Intimität, Kontakt mit hoher Reibung, der ausreicht, um nach nachfolgenden Wärmebehandlungszyklen eine Diffusionsbindung zu initiieren. Strukturell weniger aggressiv als Explosionsklebung, Dieses Verfahren ist gut kontrollierbar und kosteneffektiv für die Massenproduktion häufigerer Produkte $304\text{L}$ und $316\text{L}$ ausgekleidete Rohre, insbesondere in Kombination mit strukturellen Außenqualitäten wie Q235.

3. Rollplattieren oder Extrudieren (für ein nahtloses kontinuierliches Produkt): In einigen spezialisierten, Produktionslinien für große Stückzahlen, Der Bimetallblock selbst wird hergestellt und anschließend durch Warmfließpressen oder Walzen verarbeitet. Diese Technik gewährleistet eine perfekt kontinuierliche Verbindung vom Beginn des Umformprozesses an. Dies erfordert jedoch erhebliche Kapitalinvestitionen, Dies bietet die höchste Sicherheit für die Verbindungskontinuität und ist häufig die bevorzugte Methode bei der Herstellung großer Längen hochwertiger Verbundrohre unter Verwendung von API-5LD $\text{X}$ Klasse.

Qualitätsüberprüfung: Die unzerbrechliche Sicherheit der Bindung

Unabhängig von der verwendeten Technik, Die strukturelle Integrität der Verbindung muss mit absoluter Sicherheit überprüft werden, bevor das Rohr für den kritischen Betrieb freigegeben wird. Dabei handelt es sich um zwei verpflichtende Testformen:

1. Zerstörungsfreie Prüfung (NDT) mittels Ultraschallprüfung (OUT): Dies ist die branchenübliche Methode zur Überprüfung der Bindungskontinuität. Eine spezielle Ultraschallsonde scannt die gesamte Oberfläche des Verbundrohrs. Schallwellen werden eingeführt, und jeglicher Mangel an Bindung, Delamination, oder nicht abgesicherter Bereich verursacht eine deutliche Echosignatur an der Schnittstelle. Die Protokolle von Abtersteel stellen sicher, dass der zulässige Prozentsatz der nicht verbundenen Fläche auf ein Niveau minimiert wird, das weit unter den gesetzlichen Grenzwerten liegt, Bereitstellung einer wesentlichen Ebene der Sicherheitsgarantie, Besonders wichtig beim Umgang mit dünneren Linern wie dem $0.25 \text{ mm}$ Spezifikation.

2. Zerstörende Prüfung mittels Scherfestigkeits- und Biegeprüfung: Periodisch, Aus der Produktion ausgeschnittene Testcoupons werden einer zerstörenden Analyse unterzogen. Das Scherfestigkeitstest Misst direkt die Kraft, die erforderlich ist, um die Auskleidung vom Grundmetall zu trennen, Dies bestätigt, dass die Bindungsstärke die Streckgrenze des schwächeren Materials übersteigt, Dadurch wird gewährleistet, dass es unter Belastung zu einem Versagen des Rohrkörpers kommt, nicht an der Schnittstelle. Biegeprüfung bestätigt die Duktilität des Bimetallmaterials, Sicherstellen, dass die Schnittstelle der starken plastischen Verformung, die während der Installation vor Ort oder beim Biegen der Rohrleitung im Betrieb erforderlich ist, ohne Risse oder Delaminierung standhalten kann. Dieser doppelte Nachweisprozess gewährleistet die dauerhafte strukturelle Zuverlässigkeit der Bimetallverbindung.

12. Langfristige Integrität: Widerstand gegen Ermüdung, Thermocycling, und Lochfraßfehler

Der wahre Maßstab für den Erfolg des Verbundrohrs ist seine Leistung über Jahrzehnte hinweg, dem Unerbittlichen gegenübertreten, zyklische Angriffe von innerem Druck, thermische Transienten, und der heimtückische Angriff lokaler Korrosion. Die Bimetallstruktur, weit davon entfernt, eine einfache Materialkombination zu sein, verfügt über einzigartige Fehlerminderungseigenschaften, die seine Lebensdauer über die seiner monolithischen Gegenstücke hinaus verlängern.

Ermüdungsbeständigkeit und thermische Stabilität

Industrielle Rohrleitungssysteme sind selten einer Dauerbelastung ausgesetzt; sie erleben kontinuierlich Druckwechsel (Starten/Herunterfahren) und Temperaturwechsel (Temperaturschwankungen). Diese zyklischen Belastungen führen zu einer Materialermüdung. Im Verbundrohr, Die Ermüdungslebensdauer wird maßgeblich durch die äußere Hülle aus Kohlenstoffstahl bestimmt, auf Festigkeit optimiert. Jedoch, der Innenliner, insbesondere solche aus Nickellegierungen wie Legierung 625 (bekannt für seine ausgezeichnete Ermüdungsbeständigkeit bei hohen Temperaturen) und thermisch verträglich Legierung 825, spielt eine entscheidende Rolle bei der Aufrechterhaltung der Gesamtintegrität. Die enge Übereinstimmung des Wärmeausdehnungskoeffizienten zwischen den Nickellegierungen und dem Kohlenstoffstahl minimiert die Entwicklung schwerwiegender Schäden thermische Ermüdungsbeanspruchungen an der Grenzfläche bei schnellen Temperaturänderungen. Wenn die Koeffizienteninkongruenz signifikant wäre (wie es bei einigen anderen Linern der Fall ist), Die unterschiedliche Ausdehnung würde Mikrorisse oder Delaminationen verursachen, was zu einem schnellen Scheitern führt. Die sorgfältige Materialauswahl, gepaart mit den strukturellen Vorteilen der metallurgischen Bindung, sorgt dafür, dass das Bimetallrohr sowohl druckbedingter als auch thermisch bedingter Ermüdung weitaus besser widersteht als mechanisch ausgekleidete oder nichtmetallische Systeme.

Verteidigung gegen lokalisierte Korrosionsausfälle

Lokale Korrosion, wie Lochfraß und Spaltkorrosion, ist häufig die Hauptursache für vorzeitiges Versagen von Standard-Edelstahlrohren, insbesondere in stagnierenden Zonen oder unter Ablagerungen. Die Leistung des Verbundrohrs hängt stark von der Leistung ab HOLZ (Äquivalentzahl für den Lochfraßwiderstand) der Linermaterialien.

• Das $304$ Liner bietet Grundwiderstand, ausreichend für Umgebungen ohne Chlorid.

• Das $316\text{L}$ Der Liner verbessert die Lochfraßbeständigkeit aufgrund von Molybdän erheblich.

• Das Duplex 2205 Liner, mit seinem hohen $\text{Cr}$, $\text{Mo}$, und $\text{N}$ Inhalt, bietet einen PREN-Wert von über 35, Bietet außergewöhnliche Beständigkeit bei hohem Chloridgehalt, saure Umgebungen, wie sie für Öl und Gas typisch sind.

• Das Legierung 625 Liner, mit einer $\text{PREN}$ Wert oft übersteigend 50, Bietet nahezu absolute Immunität gegen Lochfraß und Spaltkorrosion, Gewährleistung einer möglichst langen Lebensdauer in den aggressivsten chemischen Medien.

Durch die Verwendung der dünnen, Hochleistungsliner, Abtersteel garantiert, dass der kritische Versagensmechanismus – der Beginn der Lochfraßdurchdringung durch die Wand – um Jahrzehnte verzögert wird, Dadurch wird effektiv eine Lebensdauer garantiert, die der strukturellen Ermüdungslebensdauer des äußeren API entspricht X80-Rohr, Erfüllung des ultimativen Ingenieurauftrags: ein verlässlicher, vorhersehbare Lebensdauer ohne vorzeitigen Korrosionsausfall.

13. Der Vergleich zwischen den Kriechversuchsdaten und den Simulationsergebnissen bei drei verschiedenen Temperaturen ist in dargestellt: Das vereinende wirtschaftliche und technische Mandat der Bimetall-Rohrleitung

Das mit einer Bimetalllegierung ausgekleidete Verbundstahlrohr von Abtersteel ist die realisierte Lösung für das industrielle Dilemma, Investitionsausgaben mit der Integrität des Lebenszyklus in Einklang zu bringen. Diese Technologie ist ein Beweis für die synergetische Kraft der Materialwissenschaft, Nutzung der spezifischen Stärken unterschiedlicher Metallfamilien, um eine Einheit zu schaffen, Hochleistungssystem. Die Grundlage dieses Systems ist die wirtschaftliche und konstruktive Vielseitigkeit, die die äußeren Grundrohre bieten, aus der Ware Q195 zum Druckintensiven API X80 Pipelinequalitäten. Die Schutzschicht ist genau spezifiziert, dünn (bis hin zu $0.25 \text{ mm}$) Legierungsauskleidung, speziell zur Bekämpfung gezielter Fehlerarten ausgewählt – von der $\text{IGC}$-beständig $316\text{L}$ zum $\text{SCC}$-beständig Duplex 2205 und das chemisch Immune Legierung 625.

Der einigende Wirtschaftsauftrag ist klar: Die hohen anfänglichen Materialkosten von Superlegierungen beschränken sich strategisch auf die dünne Schicht, in der sie ihre wesentliche Aufgabe erfüllen, Dies führt zu nachweisbaren Kosteneinsparungen von bis zu $1/6$ im Vergleich zur Volllegierungskonstruktion. Figur, die obligatorische metallurgische Bindung, validiert durch rigorose $\text{UT}$ und Schertests, sorgt für strukturelle und chemische Kontinuität, Verringerung der Risiken thermischer Ermüdung und Delaminierung, die mit weniger ausgereiften Auskleidungstechnologien einhergehen.

Die Zukunft hochwertiger Rohrleitungen liegt eindeutig in diesen Verbundlösungen. Da die Industrie die Betriebstemperaturen und -drücke erhöht und versucht, immer korrosivere oder saurere Rohstoffe sicher zu nutzen, Das Bimetall-Verbundrohr entwickelt sich von einer Spezialoption zu einem wesentlichen technischen Standard. Das letzte Gebot für die globale Industrie ist die formalisierte Einführung einheitlicher internationaler Kodizes, die die höchste Sicherheit vollständig anerkennen und standardisieren, Performance, und Lebenszyklusökonomie dieser metallurgisch verbundenen Systeme, Dies ebnet den Weg dafür, dass Verbundrohre zum unbestrittenen Rückgrat der zukünftigen Chemie werden, Öl, und Energieinfrastruktur weltweit.
