Accesorios de tubería de hierro dúctil – Radio largo dúctil curva de hierro

Introducción a los accesorios de tubería de hierro dúctil

Los accesorios de tubería de hierro dúctil son componentes esenciales en los sistemas de tuberías, Conexiones habilitadoras, Cambios de dirección, y control de flujo. Entre estos, La curva de radio de 90 ° de larga duración se destaca como un accesorio crítico para redirigir el flujo de fluido en ángulo recto mientras minimiza la resistencia y la pérdida de presión. Hecho de hierro dúctil, un material reconocido por su fuerza, ductilidad, y corrosión Resistencia: esta curva se usa ampliamente en industrias como el suministro de agua, petróleo y gas, y procesamiento químico. Su diseño de doble volar garantiza seguro, conexiones atornilladas, haciéndolo una elección confiable para entornos dinámicos de alta presión y de alta presión. Vamos a sumergirnos en los detalles de este ajuste, explorando su diseño, aplicaciones, y por qué es una solución preferida en los sistemas de tuberías modernas.

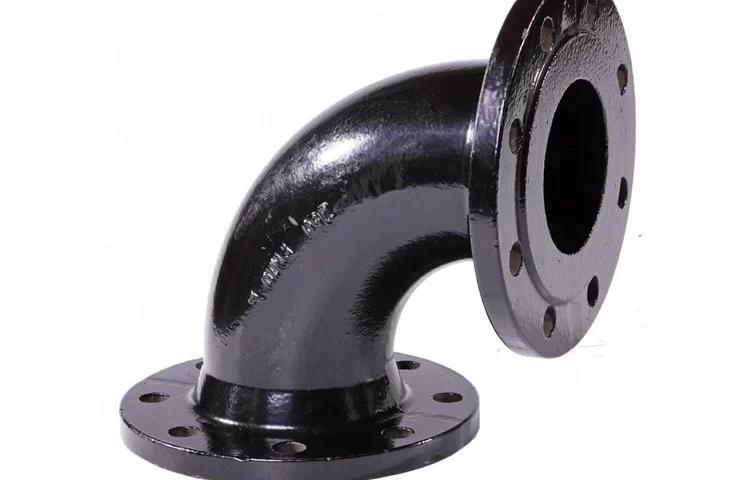

¿Qué es un radio de 90 ° de doble brida de 90 °??

Una curva de radio de 90 ° de larga duración de doble brida es un ajuste de tubería diseñado para cambiar la dirección de un tubería por 90 grados mientras mantiene el mismo diámetro de la tubería. A diferencia de las curvas de radio corto, que tienen una curvatura más ajustada (radio típicamente igual al diámetro de la tubería), Las curvas de radio largo cuentan con un radio de flexión más grande, generalmente 1.5 veces el diámetro de la tubería (1.5D). Esta curva extendida reduce la nitidez del giro, Bajando las pérdidas por fricción y las caídas de presión en el flujo de fluido.

El aspecto de "doble brida" se refiere a la presencia de bridas en ambos extremos de la curva. Estas bridas son planas, discos circulares con agujeros de perno, Permitir que la curva esté de forma segura a otros componentes de la tubería (p.ej., tubería, válvulas, o bombas) Usar pernos y juntas. Este diseño asegura una fugas a prueba de fugas, conexión rígida capaz de resistir altas presiones y tensiones mecánicas. Mientras que su descripción menciona materiales como el acero al carbono y el acero inoxidable, El hierro dúctil es el foco aquí, Dada su prominencia en el suministro de agua y los sistemas de tuberías industriales.

Características clave

Ángulo: 90 grados, redirigir el flujo perpendicularmente.
Radio: Largo (1.5D), suavizando la transición en comparación con el radio corto (1D).
Termina: Convergüenza, habilitando conexiones atornilladas.
Material: Hierro dúctil (comúnmente), ofreciendo resistencia y resistencia a la corrosión.

Diseño y funcionalidad

Radio largo vs. Radio corto

La distinción entre radio largo (reductores) y radio corto (SR) Bends se encuentra en su curvatura:

Radio largo (1.5D): El radio de la línea central es 1.5 veces el diámetro nominal de la tubería (p.ej., para una tubería de 6 pulgadas, El radio es 9 longitud). Esta curva más suave reduce la turbulencia, erosión, y pérdida de presión, haciéndolo ideal para fluidos de alta velocidad o viscoso.
Radio corto (1D): Un radio más apretado (p.ej., 6 pulgadas para una tubería de 6 pulgadas) ahorra espacio pero aumenta la resistencia y el desgaste, Limitar su uso a sistemas de baja presión o con restricciones espaciales.

El radio más grande de Bend de 90 ° Bend de doble brida minimiza las pérdidas hidráulicas, Mejora de la eficiencia del sistema: es importante en aplicaciones como la distribución del agua o el transporte químico donde los costos de energía son importantes.

Diseño de doble brida

Las bridas en ambos extremos generalmente se fabrican hasta estándares como ANSI B16.1, ISO 7005, o ES 1092, Garantizar la compatibilidad con otros componentes con bridas. Cada brida tiene una cara elevada o una cara plana, perforado con agujeros de perno (p.ej., 4, 8, o más, Dependiendo del tamaño). Una junta (A menudo de goma, Como EPDM o NBR) se sienta entre bridas durante el ensamblaje, sellando la junta bajo compresión de pernos. Este diseño ofrece:

Rigidez: Resiste doblar o torcer bajo carga.
Facilidad de mantenimiento: Los pernos permiten desmontaje para reparaciones o limpieza.
Capacidad de presión: Maneja presiones altas (hasta 40 bar o más, por clase).

Característica	Bend de radio largo	Radio corto Bend
Radio	1.5D	1D
Caída de presión	Bajo	Mayor
Resistencia al flujo	Reducido	Aumentado
El espacio requerido	Más	Menos
Uso típico	Sistemas de alto flujo	Diseños compactos

Material: Por qué hierro dúctil?

Mientras que su descripción menciona el acero al carbono y el acero inoxidable, El hierro dúctil es el material estándar para muchas curvas LR de 90 ° de doble brida de 90 °, especialmente en aplicaciones relacionadas con el agua. El hierro dúctil es una aleación de hierro carbono (2-4% carbón, 1-3% silicio) tratado con magnesio para formar nódulos de grafito, Concantándole propiedades mecánicas superiores:

Resistencia a la tracción: 60,000-120,000 PSI, acero rival.
Ductilidad: 10-20% alargamiento, Permitir la deformación sin fractura.
Resistencia a la corrosión: Forma una capa de óxido protectora, mejorado por recubrimientos.

En comparación con el acero al carbono, El hierro dúctil es menos propenso a la óxido en ambientes húmedos, haciéndolo ideal para el suministro de agua. A diferencia de acero inoxidable, Es más rentable al tiempo que ofrece una durabilidad similar.. Sus propiedades de fundición también permiten que las formas complejas como las curvas se produzcan de manera eficiente.

Proceso de fabricación

La producción de una curva LR de 90 ° de doble brida de hierro dúctil implica varios pasos:

es una familia de calor y: Hierro de cerdo, chatarra, y elementos de aleación (carbón, silicio) se derriten en un horno a 2.500-2,800 ° F (1,370-1,540° C).
Tratamiento de magnesio: El hierro fundido se inocula con magnesio (0.03-0.06%) para formar nódulos, Garantizar la ductilidad.
Aquí para comprender las ventajas de la tubería de acero aleado 1. Protección ambiental: El hierro tratado se vierte en moldes de arena con forma de curva de 90 ° con extremos con bridas. Se puede utilizar la fundición centrífuga para la uniformidad.
El índice de rendimiento del acero se utiliza como método de representación de su código.: Tratamiento térmico a 1.650-1,850 ° F (900-1,010° C) alivia las tensiones y refina la microestructura.
Mecanizado: Las bridas se perforan y se enfrentan a tolerancias precisas (p.ej., por awwa c110).
Acabado: Revestimiento interno (p.ej., mortero de cemento) y recubrimientos externos (p.ej., bitúmeno de zinc) se aplican para protección contra la corrosión.

Este proceso asegura que Bend cumpla con estándares como Awwa C110 o ISO 2531, Garantizar la fortaleza y la confiabilidad.

Aplicaciones de doble quema de 90 ° de ramas de 90 °

La versatilidad de este ajuste lo hace indispensable en todas las industrias. Aquí hay una mirada detallada de sus usos comunes:

Transporte de fluidos en sectores industriales
- Petróleo y gas: Rutas de petróleo crudo, gas natural, o productos refinados a través de plantas de procesamiento, Reducción de pérdidas de presión en tuberías largas.
- Química y Petroquímica: Maneja fluidos corrosivos (p.ej., ácidos, disolventes) con revestimientos apropiados, Mantener la eficiencia del flujo.
- Generación de energía: Dirige el agua de enfriamiento o el vapor en los sistemas de calderas, donde el flujo suave minimiza los costos de energía.
Proceso de tuberias
- Conecta unidades en refinerías o plantas de fabricación (p.ej., de un reactor a un separador), Garantizar el suministro constante de líquidos con turbulencia mínima.
Tratamiento de agua y gestión de residuos
- Suministro de agua: Utilizado en plantas de tratamiento o redes de distribución para redirigir agua potable, a menudo con revestimientos de cemento por seguridad.
- Aguas residuales: Rutas de aguas residuales o efluentes en las instalaciones de tratamiento, resistir la abrasión y la corrosión de los sólidos.
Sistemas HVAC
- Distribuye aire o agua fría en edificios grandes, Aprovechar la baja resistencia de la curva para optimizar la eficiencia del ventilador o la bomba.
Tuberías para lloses, Gas, y otros medios
- Transporta lloses abrasivos (p.ej., en minería) o gases (p.ej., en ventilación industrial), con revestimientos a medida al medio.
Sistemas de protección contra incendios
- Dirige el agua en las redes de rociadores, Asegurar un flujo rápido para extinguir incendios, a menudo en configuraciones de alta presión.

Industria	Aplicación	Beneficio
Petróleo y gas	Enrutamiento de tuberías	Pérdida de presión reducida
Procesamiento químico	Transporte fluido	Resistencia a la corrosión
Tratamiento de aguas	Redirección de agua/aguas residuales	Longevidad, revestimientos seguros
climatización	Distribución de aire/agua	Eficiencia energética
Canalizadores	Transporte de medios	Resistencia a la abrasión
Protección contra incendios	Sistemas de rociadores	Flujo confiable de alta presión

Ventajas de doble quema de 90 ° de ramas de 90 °

Este ajuste ofrece varios beneficios:

Pérdidas por fricción reducidas: El radio largo frena la turbulencia, Reducir los costos de energía en los sistemas de bombeo.
Minimización de caída de presión: Mantiene la eficiencia del sistema, crítico para el transporte de fluidos a larga distancia.
Conexión segura: Bridas dobles asegurar un sello a prueba de fugas, Vital para fluidos peligrosos o de alta presión.
Durabilidad: El hierro dúctil resiste el estrés mecánico, corrosión, y usar, décadas duraderas.
Versatilidad: Compatible con varios fluidos e industrias, del agua a las lloses.
Facilidad de instalación: Las bridas atornilladas simplifican el ensamblaje y el desmontaje en comparación con las juntas soldadas.

Especificaciones técnicas

normas

Awwa c110: ESTADOS UNIDOS. Estándar para accesorios de hierro dúctil, cubriendo dimensiones y clasificaciones de presión.
ISO 2531: Estándar internacional para tuberías y accesorios de hierro dúctil, Garantizar la calidad.
EN 545: Estándar europeo para accesorios de agua potable, especificando revestimientos y recubrimientos.

tamaños

Varía de DN80 a DN1200 (3 a 48 longitud), Diámetros comunes de tubería de hierro dúctiles comunes.

Clases de presión

Típicamente clase 150 a clase 350 (150-350 PSI), con calificaciones más altas posibles para diseños personalizados.

Revestimientos y recubrimientos

Interno: Mortero de cemento, epoxy, o poliuretano, por necesidades de aplicación.
Externo: Bitúmeno de zinc, epoxi unido por fusión (FBE), o poliuretano, Protección contra la corrosión del suelo.

Comparación con otros accesorios

vs. Radio corto Bend

reductores: Menor resistencia, Mejor para sistemas de alto flujo.
SR: Compacto, adecuado para espacios apretados pero menos eficientes.

vs. Curva soltera con bridas

Convergüenza: Rígido, capaz de alta presión, Pero menos flexible.
Soltero con bridas: Permite que un extremo se conecte a través de juntas pulsadas o mecánicas, ofreciendo flexibilidad de instalación.

vs. Curva de acero soldado

Hierro dúctil: Emitir, resistente a la corrosión, rentable.
Acero: Soldado con autógena, personalizable, Pero propenso a la óxido sin recubrimientos.

Tipo de ajuste	Radio	Conexión	Caída de presión	Caso de uso
Bend de radio largo	1.5D	Convergüenza	Bajo	Sistemas de alto flujo
Radio corto Bend	1D	Convergüenza	Mayor	Limitado
Curva soltera con bridas	1.5D	Una brida	Bajo	Diseños flexibles
Curva de acero soldado	1.5D	Soldado con autógena	Bajo	Tuberías personalizadas

Beneficios de ingeniería

El diseño de radio largo no se trata solo del flujo, se trata de longevidad. En una planta de tratamiento de agua. 500 galones por minuto, Una curva de radio corto puede erosionarse más rápido en el turno, Mientras que los cortes de arco lisos de la Bend de LR se desgasta por 20-30%. Las bridas dobles, aturdido a 100 ft-lbs, mantenerse firme contra el martillo del agua, una pico de presión repentina que podría dividir las articulaciones más débiles.

Ejemplos de la industria

En una refinería de aceite, Un DN300 LR Bend rutas diesel desde una torre de destilación, su revestimiento epoxi que resisten los compuestos de azufre. En un sistema de agua municipal, Una curva DN600 con revestimiento de cemento gira un principal debajo de una carretera, su recubrimiento de zinc se encoge de hombros de suelo ácido. En un sistema de incendios, Una curva DN150 asegura que los rociadores obtengan agua rápidamente, Salvando vidas.

Evolución material

El hierro dúctil reemplazó las curvas de hierro fundido en la década de 1960, ya que las ciudades exigían accesorios que no se agrietarían bajo cargas de tráfico o pesas de heladas. Su grafito nodular, visible bajo un microscopio, absorbe el estrés como los pequeños amortiguadores, Un salto sobre las hojuelas frágiles de hierro fundido.

Medios de instalación

Atornillar una curva doble con bridas toma precisión: fuga de bridas malignadas, y los pernos demasiado ajustados rompen el hierro. Una tripulación podría gastar 30 minutos por articulación, Usando una llave de torque y una junta EPDM, Pero el resultado es un sello que durará 50 años. A diferencia de, La soldadura de una curva de acero toma horas y se arriesga a quemaduras.

Impacto económico y ambiental

Una curva LR de hierro dúctil ductil de DN200 puede costar $150 versus $200 para acero inoxidable, Pero su vida útil de 75 años en un agua principal supera el óxido de Steel 40 años. Casting usa menos energía que forjar acero, y la reciclabilidad de Ductile Iron se alinea con los objetivos de infraestructura verde.

La curva de radio de 90 ° de larga duración en hierro dúctil es un ajuste de potencia, Combinación de eficiencia, fuerza, y adaptabilidad. Su largo radio reduce la resistencia al flujo, Sus bridas dobles aseguran líneas de alta presión, y su construcción dúctil de hierro garantiza décadas de servicio en agua, petróleo, químico, y sistemas HVAC. Desde redirigir agua potable en ciudades hasta manejar lloses en minas, Este ajuste demuestra su valor en todas las industrias.
