Sistema de andamio de anillo de acero galvanizado: Presupuesto, Parámetros, y aplicaciones
Introducción al sistema de andamio de ring de acero galvanizado
El sistema de andamio de anillo de anillo de acero galvanizado es un alto rendimiento, Solución de andamio modular diseñada para versatilidad, seguridad, y eficiencia en la construcción, industrial, y proyectos de infraestructura. Caracterizado por su sistema único de conexión de roseta, Este tipo de andamio permite un ensamblaje rápido, capacidad de carga excepcional, y adaptabilidad a geometrías estructurales complejas. Construido a partir de acero de alta resistencia y tratado con galvanización en caliente, El sistema ofrece superior corrosión resistencia, Asegurar la durabilidad y una larga vida útil incluso en condiciones ambientales duras. Su diseño modular, que comprende componentes estandarizados como estándares, Libreros, frenos diagonales, y tablones, simplifica el ensamblaje y el desmontaje, Reducir los costos laborales y mejorar la productividad del lugar de trabajo.
El sistema de bloqueo de ring se adopta ampliamente en aplicaciones que van desde construcción residencial y comercial hasta proyectos industriales de servicio pesado, incluida la construcción de puentes, refinerías de petróleo, y construcción naval. Su capacidad para admitir cargas altas, hasta 75 libras por pie cuadrado, y su cumplimiento de los estándares internacionales como en 12810, EN 12811, y ANSI/SSFI SC100-5/05 lo convierte en una opción confiable para proyectos que requieren seguridad y confiabilidad. Este documento completo explora las especificaciones del sistema., Parámetros detallados, componentes, aplicaciones, Características de seguridad, y comparaciones con otros sistemas de andamios, proporcionando ingenieros, contratistas, y gerentes de proyecto con ideas críticas para una implementación efectiva.
Descripción general del sistema de andamio de bloqueo
El sistema de andamio de bloqueo de ring es un modular, Solución de andamio multidireccional que utiliza un mecanismo de conexión a base de roseta. El componente central, el estándar (o vertical), Cuenta con rosetas soldadas en 500 intervalos mm, cada uno con ocho agujeros perforados (cuatro pequeños y cuatro grandes) Para acomodar hasta ocho conexiones para Ledgers, frenos diagonales, y otros componentes. Este diseño permite la flexibilidad angular, permitiendo que el sistema se adapte a la circular, curvo, rectangular, o estructuras de forma irregular. Los componentes del sistema están prefabricados, Asegurar dimensiones precisas y conexiones de alta resistencia que simplifiquen el ensamblaje y mejoren la estabilidad estructural.
Hecho de calificaciones de acero de alta resistencia como Q235 o Q355, El sistema está terminado con galvanización en caliente a EN/ISO 1461 normas, Proporcionar protección de corrosión robusta para ambientes al aire libre y marino. El proceso de galvanización implica sumergir componentes de acero en un baño de zinc fundido a aproximadamente 860 ° F (460° C), Creando un recubrimiento de zinc duradero (típicamente 60-80 micras) que extiende la vida útil del sistema a 10-25 años, Dependiendo de las condiciones ambientales. La naturaleza modular del sistema, combinado con sus componentes livianos pero robustos, permite una erección rápida y desmantelamiento, haciéndolo ideal para proyectos con horarios ajustados o requisitos complejos.
La versatilidad del sistema se ve reforzada por una amplia gama de accesorios., incluyendo gatos base, tablones de acero, tablas de los pies, escaleras, y cabezas de apuntalamiento, que habilitan la personalización para necesidades específicas del proyecto. Su alta capacidad de carga, estabilidad, y las características de seguridad lo hacen adecuado para aplicaciones como la construcción de gran altura, ingeniería de puentes, y mantenimiento industrial. El cumplimiento del sistema con los estándares de seguridad internacionales garantiza que cumpla con los rigurosos requisitos de calidad y rendimiento, proporcionando una solución confiable y rentable para los profesionales de la construcción en todo el mundo.
Componentes clave del sistema de andamio de bloqueo de ring
El sistema de andamio de bloqueo de ring comprende varios componentes clave, cada uno diseñado para cumplir roles estructurales y funcionales específicos. Estos componentes están diseñados para compatibilidad, Asegurar una integración perfecta y conexiones robustas. A continuación se muestra una descripción detallada de los componentes principales:
- normas (Verticales): Vertical tubos con rosetas soldadas en 500 intervalos mm, Sirviendo como elementos principales de carga. Disponible en longitudes de 0.5 m a 3.0 m, con diámetros externos de 48.3 mm (deber normal) o 60.3 mm (servicio pesado).
- Libreros (Horizontales): Miembros horizontales que conectan los estándares, proporcionar soporte estructural y servir como barandillas o soportes de tablones. Equipado con cabezas de contable de acero fundido y alfileres de cuña para conexiones de roseta seguras.
- Frenos diagonales: Miembros diagonales que forman estructuras triangulares con estándares y libros de contabilidad, Mejora de la estabilidad contra las fuerzas laterales. Disponible en varias longitudes para adaptarse a diferentes tamaños de bahía.
- Jacks de base: Bases ajustables que proporcionan una base estable en superficies desiguales, con un rango de ajuste típico de 15-30 longitud.
- Collares de base: Componentes de conexión colocados entre las tomas base y el primer estándar, Asegurar la alineación y la transferencia de carga adecuadas.
- Tablones de acero: Plataformas perforadas para acceso de trabajadores, Equipado con superficies y ganchos anti-deslizamiento para un accesorio seguro a los libros de contabilidad.
- Tablas de los pies: Barreras de protección instaladas a lo largo de los bordes de la plataforma para evitar que los objetos caigan y mejoren la seguridad de los trabajadores.
- Stringers y pasos de escaleras: Componentes para acceso vertical seguro, Con las bandas de rodadura antideslizante y las conexiones robustas a los libros de contabilidad.
- Libreros de armadura y vigas de celosía: Miembros horizontales reforzados para abarcar grandes brechas o soportar cargas pesadas en aplicaciones de apuntalamiento.
- Corchetes: Extensiones para ampliar plataformas, Proporcionar espacio de trabajo adicional o soporte para estructuras en voladizo.
Cada componente se fabrica a partir de acero de alta resistencia (Q235 o Q355) y terminado con galvanización en caliente, Asegurar la durabilidad y la resistencia a la corrosión. El diseño modular permite una fácil personalización, habilitar el sistema para cumplir con diversos requisitos del proyecto, Desde fachadas simples hasta estructuras industriales complejas.
Especificaciones y parámetros detallados
El sistema de andamio de ritmo de acero galvanizado está diseñado para cumplir con los estrictos estándares internacionales, garantizando la seguridad, fiabilidad, y rendimiento. Las siguientes tablas proporcionan especificaciones detalladas para componentes clave, incluyendo dimensiones, materiales, y capacidades de carga.
normas (Verticales) Presupuesto
| Componente | Diámetro externo (mm) | Espesor de la pared (mm) | Longitud (m) | Material | Acabado de la superficie | Peso (kg) | Capacidad de carga (Kn) |
|---|---|---|---|---|---|---|---|
| Estándar (Deber normal) | 48.3 | 3.2 | 0.5–3.0 | Q235/Q355 acero | Galvanizado en caliente | 3.5–14.0 | 30–40 |
| Estándar (Servicio pesado) | 60.3 | 3.2 | 0.5–3.0 | Q355 acero | Galvanizado en caliente | 4.5–18.0 | 40–50 |
| Estándar con espiga atornillada | 48.3/60.3 | 3.2 | 1.0–3.0 | Q355 acero | Galvanizado en caliente | 4.0–15.0 | 35–45 |
Nota: Las rosetas están soldadas en 500 intervalos mm, con 8 agujeros de apego (4 pequeño a 90 °, 4 grande en el medio) para conexiones multidireccionales. Las capacidades de carga se prueban por EN 12810 normas.
Libreros (Horizontales) Presupuesto
| Componente | Diámetro externo (mm) | Espesor de la pared (mm) | Longitud (m) | Material | Acabado de la superficie | Peso (kg) | Capacidad de carga (Kn) |
|---|---|---|---|---|---|---|---|
| Libro mayor | 48.3 | 2.5–3.0 | 0.3–3.0 | Q235/Q355 acero | Galvanizado en caliente | 1.5–9.6 | 10–15 |
| Truss mayor | 48.3 | 3.0 | 2.0–6.0 | Q355 acero | Galvanizado en caliente | 10.0–25.0 | 20–30 |
| Baldía | 48.3 | 3.0 | 4.0–10.0 | Q355 acero | Galvanizado en caliente | 20.0–50.0 | 30–50 |
Nota: Ledgers cuentan con cabezas de contabilidad de acero fundido con alfileres de cuña para conexiones de roseta seguras. Los libros de truss y las vigas de las redes están diseñadas para grandes tramos y cargas pesadas.
Especificaciones de aparatos diagonales
| Componente | Diámetro externo (mm) | Espesor de la pared (mm) | Longitud de laurel (m) | Altura de la bahía (m) | Material | Acabado de la superficie | Peso (kg) |
|---|---|---|---|---|---|---|---|
| Pollo diagonal | 33.7–48.3 | 2.5–3.0 | 0.7–3.0 | 0.5–2.0 | Q235/Q355 acero | Galvanizado en caliente | 3.0–8.0 |
Nota: Los frenos diagonales forman estructuras triangulares para una mayor estabilidad, con longitudes adaptadas al tamaño de la bahía y los requisitos de altura.
Especificaciones de tablones de acero
| Componente | Ancho (mm) | Longitud (m) | Grosor (mm) | Material | Acabado de la superficie | Peso (kg) | Capacidad de carga (KN/m²) |
|---|---|---|---|---|---|---|---|
| Tabla de acero | 210–300 | 1.0–3.0 | 1.2–2.0 | Acero Q235 | Galvanizado en caliente | 5.0–15.0 | 3.0–5.0 |
Nota: Las tablas cuentan con superficies perforadas para el rendimiento antideslizante y los ganchos soldados para un accesorio seguro a los libros de contabilidad.
Especificaciones básicas de gatos y collares
| Componente | Diámetro externo (mm) | Rango de ajuste (mm) | Material | Acabado de la superficie | Peso (kg) | Capacidad de carga (Kn) |
|---|---|---|---|---|---|---|
| Jack Base | 38.0–48.3 | 300–600 | Q235/Q355 acero | Galvanizado en caliente | 4.0–6.0 | 30–40 |
| Collar de base | 48.3 | 240–300 | Acero Q235 | Galvanizado en caliente | 1.5–2.5 | 20–30 |
Nota: Las tomas base incluyen placas base fijas o giratorias para la estabilidad en superficies desiguales. Los collares básicos aseguran una alineación adecuada con los estándares.

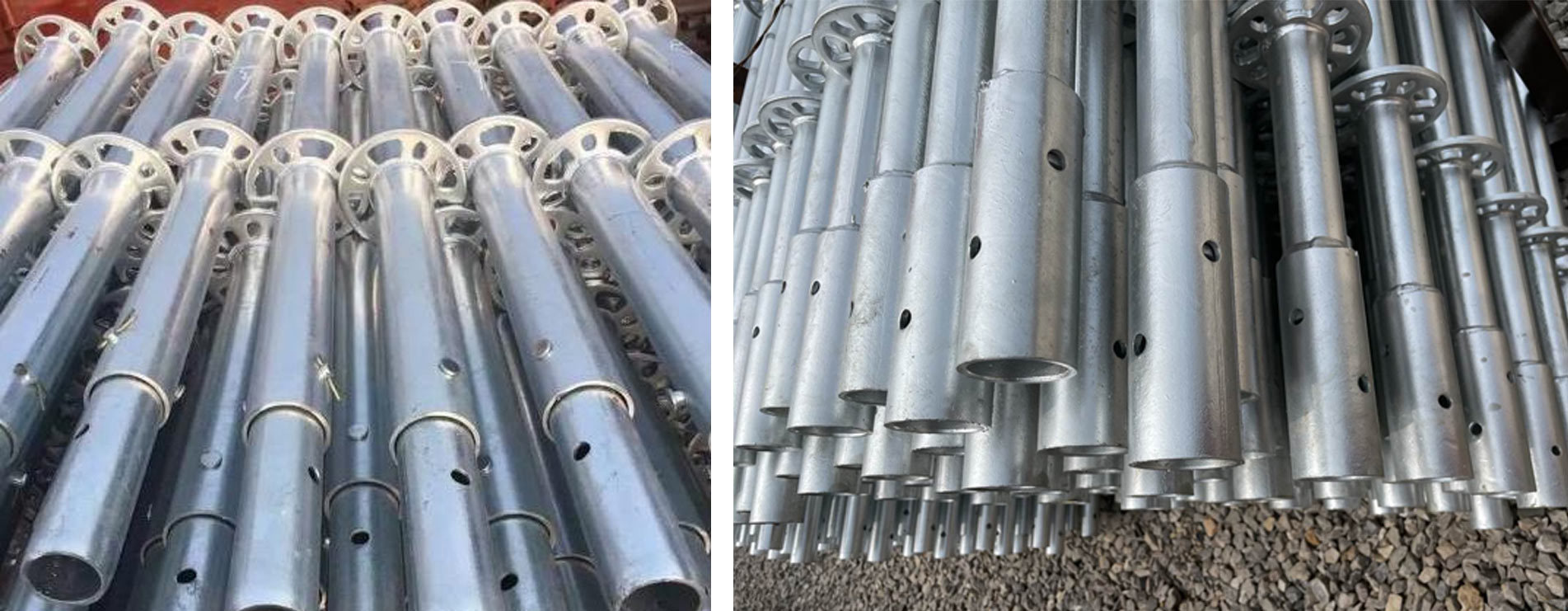

Tratamiento de material y superficie
El sistema de andamio de bloqueo de ring se fabrica a partir de acero de baja aleación de alta resistencia, típicamente calificaciones Q235 o Q355, con fortalezas de rendimiento de 235 MPA y 355 MPa, respectivamente. Se prefiere el acero Q355 para aplicaciones de alta resistencia debido a su mayor resistencia y resistencia. Los componentes del sistema están sujetos a galvanización en caliente, un proceso que aplica un recubrimiento protector de zinc (60-80 micras) Para evitar la corrosión. Este tratamiento, conformando con en/iso 1461, implica sumergir el acero en un baño de zinc fundido a 860 ° F (460° C), Garantizar la durabilidad a largo plazo en ambientes al aire libre y marino.
Tratamientos de superficie alternativos, como revestimiento o pintura en polvo, están disponibles para requisitos ambientales estéticos o específicos. El recubrimiento en polvo implica aplicar un polvo a base de resina fina, curado a 300-450 ° F (150-232° C), para crear un duradero, acabado colorido. sin embargo, La galvanización de dipte en caliente es el estándar para su resistencia a la corrosión superior, asegurando una vida útil de 10-25 años con mantenimiento mínimo. El proceso de galvanización se mantiene a sí mismo, Reducción de costos a largo plazo en comparación con los sistemas pintados, que puede requerir una recotación periódica.
La calidad de la soldadura es crítica, con rosetas y cabezas de contabilidad soldadas con soldadura de arco de protección de gas para lograr una altura efectiva de soldadura de al menos de al menos 3.5 mm, Según los estándares JGJ231-2010. Los componentes se someten a pruebas rigurosas, incluyendo tensión, rendimiento, alargamiento, y pruebas de penetración de soldadura, Para garantizar el cumplimiento de EN 12810 e ISO 3834 normas. El grosor de la galvanización se prueba para verificar la adherencia y la uniformidad, Asegurar una protección constante en todos los componentes.
Tratamiento de superficie:Galvanizado de bañado caliente
Este tratamiento térmico se lleva a cabo como se especifica en: Φ60*3.25 mm
Longitud efectiva: 500/ 1000/ 1500/ 2000/ 2500/ 3000 mm

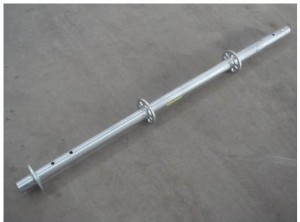

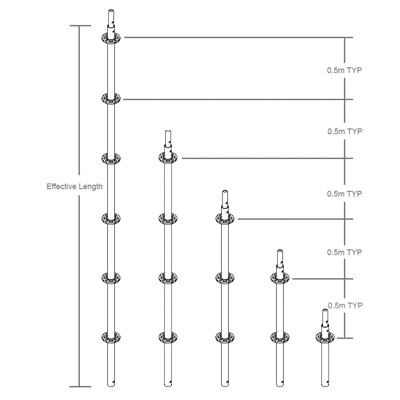

Ringlock Standard/ vertical con espiga
Material :Q355 acero
Tratamiento de superficie:Galvanizado de bañado caliente
Este tratamiento térmico se lleva a cabo como se especifica en: Φ48.3*3.25 mm
| Artículo No. | Longitud efectiva | Peso teórico |
| YFRS48 050 | 0.5 m / 1"7" | 3.2 kg / 7.04 SII |
| YFRS48 100 | 1.0 m / 3"3" | 5.5 kg / 12.1 libras |
| YFRS48 150 | 1.5 m / 4'11 " | 7.8 kg / 17.16 libras |
| YFRS48 200 | 2.0 m / 6′ 6″ | 10.1 kg / 22.22 libras |
| YFRS48 250 | 2.5 m / 8′ 2” | 12.4 kg / 27.28 libras |
| YFRS48 300 | 3.0 m / 9′ 9” | 14.6 kg /32.12lbs |

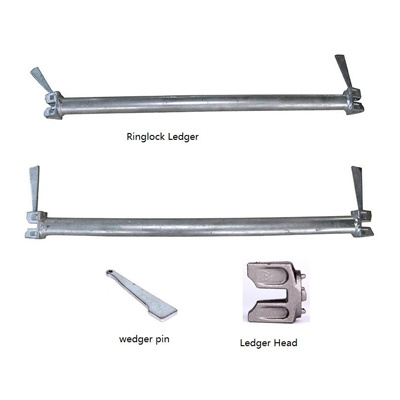

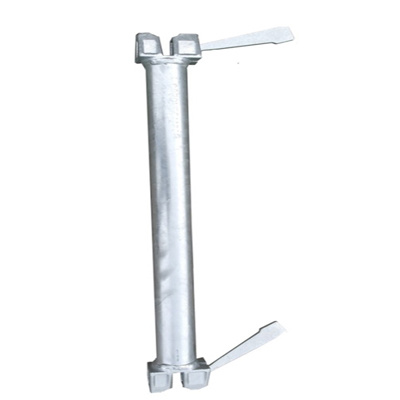

Ledger de bloqueo de ring/ horizontal
Material :Acero Q235
Tratamiento de superficie:Galvanizado de bañado caliente
Este tratamiento térmico se lleva a cabo como se especifica en: Φ48.3*2.75 mm o personalizado por el cliente
Tamaños populares para el mercado europeo
| Artículo No. | Longitud efectiva | Peso teórico |
| YFRL48 039 | 0.39 m / 1′ 3″ | 1.9 kg / 4.18 libras |
| YFRL48 050 | 0.50 m / 1′ 7″ | 2.2 kg / 4.84 libras |
| YFRL48 073 | 0.732 m / 2′ 5″ | 2.9 kg / 6.38 libras |
| YFRL48 109 | 1.088 m / 3′ 7″ | 4.0 kg / 8.8 libras |
| YFRL48 129 | 1.286 m / 4′ 3″ | 4.6 kg / 10.12 libras |
| YFRL48 140 | 1.40 m /4′ 7″ | 5.0 kg / 11.00 libras |
| YFRL48 157 | 1.572 m / 5′ 2″ | 5.5 kg / 12.10 libras |
| YFRL48 207 | 2.072 m / 6′ 9″ | 7.0 kg / 15.40 libras |
| YFRL48 257 | 2.572 m / 8′ 5″ | 8.5 kg / 18.70 libras |
| YFRL48 307 | 3.07 m / 10′ 1″ | 10.1 kg / 22.22 libras |
Ptamaños opulares para Mercado del sudeste asiático y África.
| Artículo No. | Longitud efectiva |
| YFRL48 060 | 0.6 m / 1′ 11″ |
| YFRL48 090 | 0.9 m / 2′ 11″ |
| YFRL48 120 | 1.2 m / 3′ 11″ |
| YFRL48 150 | 1.5 m / 4′ 11″ |
| YFRL48 180 | 1.8 m / 5′ 11″ |
| YFRL48 210 | 2.1 m / 6′ 6″ |
| YFRL48 240 | 2.4 m / 7′ 10″ |
Tamaños populares para el mercado de Singapur
Ptamaños opulares para Mercado de Singapur
| Artículo No. | Longitud efectiva |
| YFRL48 061 | 0.61 m / 2′ |
| YFRL48 091 | 0.914 m / 3′ |
| YFRL48 121 | 1.219 m / 4′ |
| YFRL48 152 | 1.524 m / 5′ |
| YFRL48 182 | 1.829 m / 6′ |
| YFRL48 213 | 2.134 m / 7′ |
| YFRL48 243 | 2.438 m / 8′ |
| YFRL48 304 | 3.048 m / 10′ |

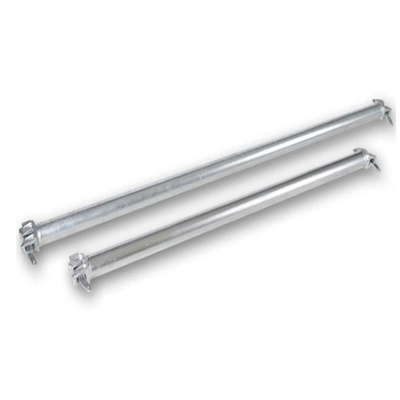

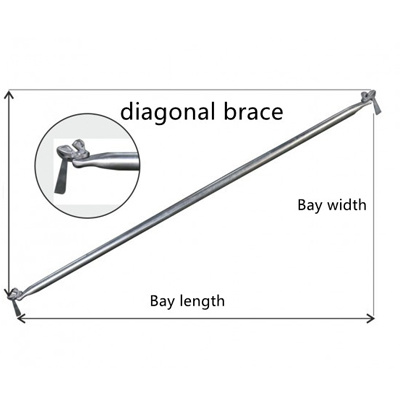

Lámpara de anillo / Aparato de bahía
Material : Acero Q195 / Tratamiento de superficie:Galvanizado de bañado caliente
Este tratamiento térmico se lleva a cabo como se especifica en: Φ48.3*2.75 o personalizado por el cliente
| Artículo No. | Longitud de laurel | Ancho de la bahía | Peso teórico |
| YFDB48 060 | 0.6 m | 1.5 m | 3.92 kg |
| YFDB48 090 | 0.9 m | 1.5 m | 4.1 kg |
| YFDB48 120 | 1.2 m | 1.5 m | 4.4 kg |
| YFDB48 065 | 0.65 m / 2′ 2″ | 2.07 m | 7.35 kg / 16.2 libras |
| YFDB48 088 | 0.88 m / 2′ 10″ | 2.15 m | 7.99 kg / 17.58 libras |
| YFDB48 115 | 1.15 m / 3′ 10″ | 2.26 m | 8.53 kg / 18.79 libras |
| YFDB48 157 | 1.57 m / 8′ 2″ | 2.48 m | 9.25 kg /20.35 libras |
Doble / Braguero / Ledger de puente /refuerzo
Material :Acero Q235 / Tratamiento de superficie:Galvanizado de bañado caliente
Este tratamiento térmico se lleva a cabo como se especifica en: Φ48.3*2.75 mm o personalizado por el cliente
| Artículo No. | Longitud | peso |
| Yftl48 157 | 1.57 m / 5’2" | 10.1 kg / 22.26 libras |
| Yftl48 213 | 2.13 m / 7" | 16.1 kg / 35.43 libras |
| Yftl48 305 | 2.13 m /10 ' | 24 kg / 52.79 libras |

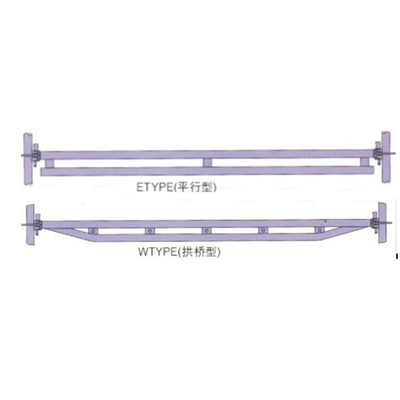

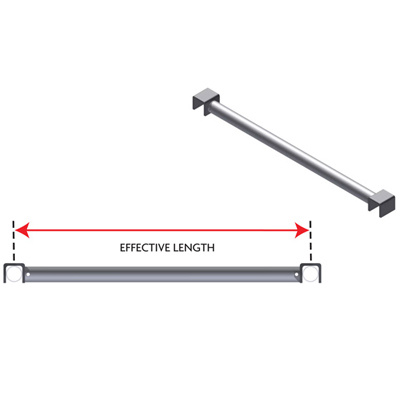

Intermedio Travesaño
Q235 Hot Dip galvanizado 48.3*3 mm
| Artículo No. | Longitud | peso |
| Yfit48 115 | 1.15 m / 3'10 " | 5.36 kg / 11.78 libras |
| Yfit48 213 | 2.13 m / 7" | 8.91 kg / 19.6 libras |
| Yfit48 305 | 3.05 m / 10" | 12.2 kg / 26.85 libras |

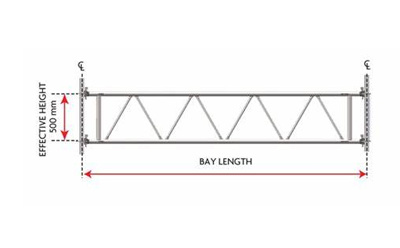

Haz/ celosía Viga
Q235 Hot Dip galvanizado 48.3*3 mm
| Artículo No. | Longitud | peso |
| Yftb48 517 | 5.17 m / 17" | 70.47 kg / 115.03 libras |
| Yftb48 614 | 6.14 m / 20’2" | 82.63 kg / 181.79 libras |
| Yftb48 771 | 7.71 m / 25"3" | 103.76 kg / 228.26 libras |

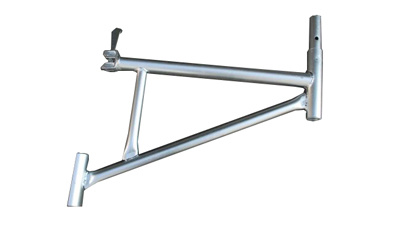

Soporte lateral / soporte
Aleta : Galvanizado de bañado caliente
Dimensión: 48.3*3 mm
Material:Q235
| Artículo No. | Longitud | peso |
| YFSB48 065 | 0.65 m / 2’2" | 6.61 kg / 14.54 libras |
| YFSB48 088 | 0.88 m / 2'10 " | 8.62 kg / 18.96 libras |

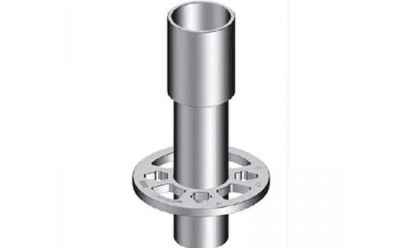

Collar de base
Tratamiento de superficie : Galvanizado de bañado caliente
| Artículo No. | Dimensión | Longitud |
| YFBC48 024 | Q235, φ48.3*3 mm | 0.24 m / 9.4 ” |
| YFBC48 030 | Q235, φ48.3*3 mm | 0.30 m / 11.8 ” |
| YFBC48 028 | Q345, φ57*3.5 mm | 0.28 m / 11 ” |
| YFBC48 037 | Q345, φ70*3.5 mm | 0.37 m / 14.57 ” |

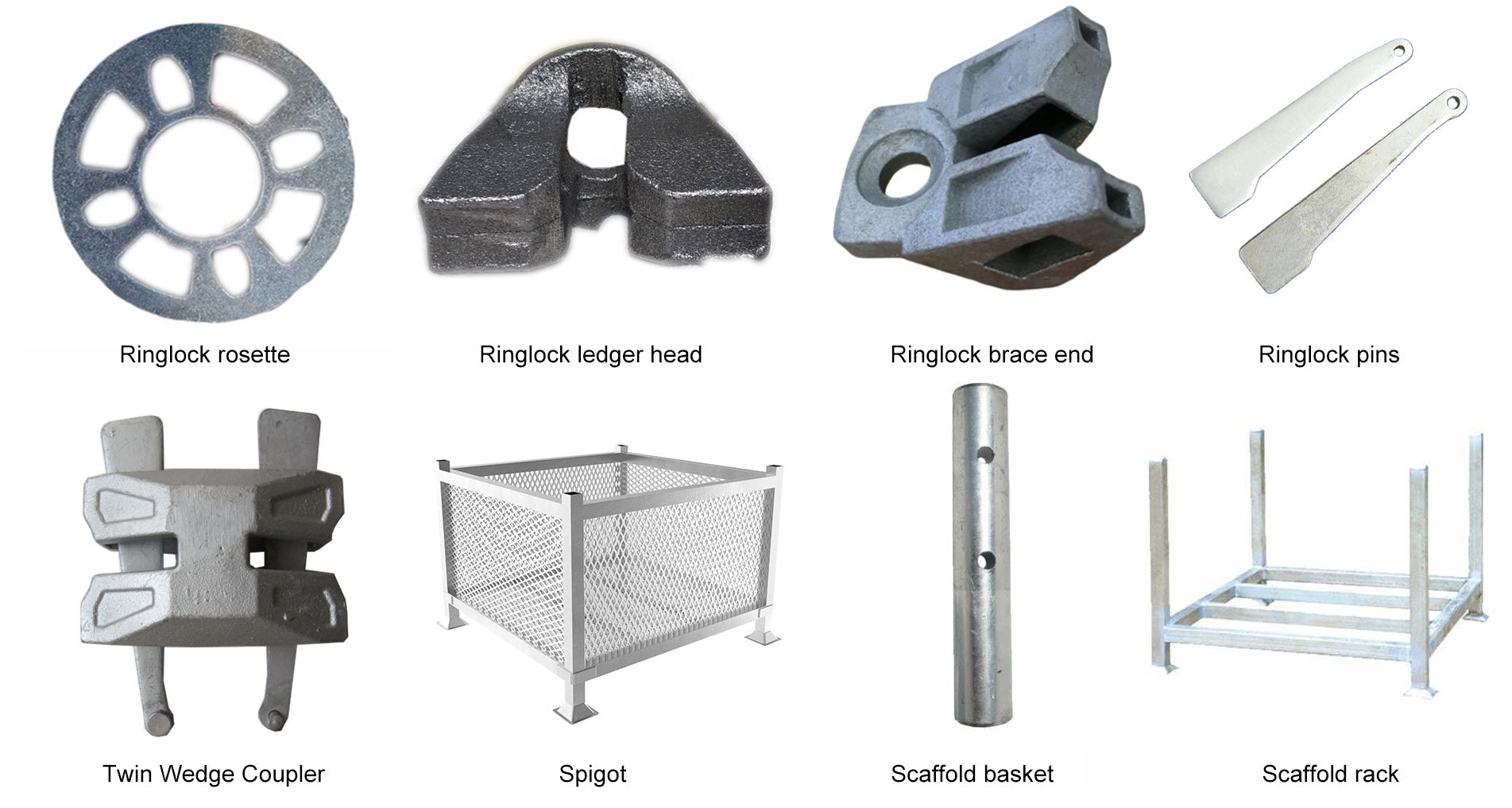

Accesorios de bloqueo
Aplicaciones de andamio de anillo de acero galvanizado
El sistema de andamio de ritmo de acero galvanizado es muy versátil, Apoyo a una amplia gama de aplicaciones en múltiples industrias. Su diseño modular, alta capacidad de carga, y la adaptabilidad lo hacen adecuado para proyectos complejos y exigentes. Las aplicaciones clave incluyen:
- Construcción: Utilizado en residencial, comercial, y proyectos de construcción de gran altura para el acceso a la fachada, Soporte de formulario, y apuntalamiento. La capacidad del sistema para manejar las cargas hasta 75 LBS/FT² admite múltiples trabajadores y equipos pesados.
- Ingeniería de puentes y túneles: Ideal para estructuras de gran nivel y configuraciones en voladizo, Proporcionar soporte estable para vertido de concreto y forma de trabajo en viaductos y túneles.
- Mantenimiento industrial: Empleado en refinerías de petróleo, plantas de energía, y plantas químicas para acceso de mantenimiento, Aprovechando su resistencia a la corrosión en entornos duros.
- Construcción naval y en alta mar: Utilizado en astilleros y plataformas en alta mar, donde la galvanización asegura la durabilidad contra la corrosión del agua de mar.
- Evento y puesta en escena: Admite estructuras temporales como etapas de conciertos, tribunas, y puestos de exhibición, con ensamblaje rápido y atractivo estético.
- Proyectos de infraestructura: Aplicado en torres de agua, chimeneas, e instalaciones de almacenamiento, donde su alta capacidad de carga y flexibilidad acomodan geometrías complejas.
- Decoración interior y exterior: Facilita el acceso seguro para la pintura, revestimiento, y terminar el trabajo en edificios residenciales y comerciales.
La capacidad del sistema para formar circular, curvo, o configuraciones rectas lo hacen ideal para proyectos con formas irregulares, tales como fachadas curvas o tanques de almacenamiento redondeados. Su cumplimiento de los estándares de seguridad como OSHA y EN 12810 garantiza la confiabilidad en aplicaciones de alto riesgo, mientras que su diseño modular reduce los costos de los desechos y la mano de obra de materiales, Mejorar la eficiencia del proyecto.
Características de seguridad y cumplimiento de los estándares
La seguridad es una piedra angular del sistema de andamio de bloqueo, con características diseñadas para minimizar los riesgos y garantizar la protección de los trabajadores. Las conexiones de roseta entrelazadas del sistema eliminan los pernos o clips sueltos, Reducir el riesgo de desplazamiento y garantizar una estructura libre de bamboleo. Las barandillas integrales y las tablas de los pies brindan protección contra caídas, Mientras que las tablas de acero anti-deslizamiento con superficies perforadas evitan el resbalón, Incluso en condiciones húmedas o heladas. Los aparatos diagonales mejoran la estabilidad contra las fuerzas laterales, Garantizar la integridad estructural bajo cargas pesadas o tensiones ambientales como el viento.
El sistema cumple con los estándares de seguridad internacionales, incluyendo:
-
- EN 12810/12811: Estándares europeos para sistemas de andamios prefabricados, Garantizar la capacidad de carga y la estabilidad estructural.
- ANSI/SSFI SC100-5/05: Estándares estadounidenses para la seguridad y el rendimiento de andamios.
- AS / NZS 1576: Estándares australianos/de Nueva Zelanda para diseño y prueba de andamios.
- JGJ231-2010: Especificación técnica china para andamios de ritmo tipo socket, Detallando los requisitos de soldadura y calidad.
- ISO 3834: Requisitos de calidad para la soldadura por fusión de materiales metálicos..
- EN/ISO 1461: Estándares para la galvanización de dipte en caliente, Garantizar la resistencia a la corrosión.
Los componentes se someten a pruebas rigurosas, incluyendo pruebas de capacidad de carga (hasta 4 veces la carga recomendada por OSHA), Pruebas de penetración de soldadura, y pruebas de grosor de galvanización. Las inspecciones de terceros por organizaciones como SG o BV están disponibles para verificar el cumplimiento. El diseño del sistema permite una fácil inspección de conexiones, Asegurando todos los libros de contabilidad, tirantes, y las juntas están bloqueadas de forma segura antes de usar. Los trabajadores deben usar equipos de protección personal (EPI) y siga las pautas del fabricante para la erección y el desmantelamiento para mantener la seguridad.
Comparación con otros sistemas de andamios
El sistema de andamio de bloqueo de ring ofrece ventajas distintas sobre otros sistemas modulares como Cuplock y Kwikstage, así como andamios tradicionales de tubo y sujetación. La tabla a continuación compara las características clave:
| Característica | Tiroteo | Cola | Kwikstage | Tubo y sujetar |
|---|---|---|---|---|
| Tipo de conexión | Roseta con 8 agujeros | Copa y cuchilla | Prensas en forma de V | Abrazaderas y acopladores |
| Velocidad de montaje | Rápido (pasadores de cuña, martillo) | Rápido (bloqueo de copa) | Moderado | Lento (múltiples abrazaderas) |
| Flexibilidad angular | Alto (multidireccional) | Moderado | Limitado | Alto |
| Capacidad de carga (KN/m²) | 3.0–5.0 | 2.5–4.0 | 2.0–3.5 | 1.5–3.0 |
| Resistencia a la corrosión | Excelente (HDG) | Bien (HDG) | Bien (HDG) | Moderado |
| Eficiencia de rentabilidad | Alto (reutilizable) | Moderado | Moderado | Bajo (intensivo) |
La conexión Rosette de Ringlock permite una mayor flexibilidad angular y un ensamblaje más rápido en comparación con Cuplock y Kwikstage, haciéndolo ideal para geometrías complejas. Su mayor capacidad de carga y los componentes estandarizados reducen el uso del material en comparación con los sistemas de tubo y abrazadera, que son intensivos en mano de obra y menos adaptables. Mientras que Cuplock es rápido para instalar, carece de la flexibilidad multidireccional del bloqueo de ring, y Kwikstage es menos versátil para estructuras irregulares. La galvanización en caliente de Ringlock asegura una resistencia de corrosión superior, convirtiéndola en la opción preferida a largo plazo, proyectos de alto riesgo.
Control de fabricación y calidad
El proceso de fabricación para el sistema de andamio de bloqueo de ring implica ingeniería de precisión para garantizar la compatibilidad de los componentes e integridad estructural. Los estándares y los libros de contabilidad están hechos de tubos de acero de alta resistencia (Q235 o Q355), Corte a longitudes precisas y soldadas con rosetas o cabezas de contabilidad con soldadura de arco de gasolina. El proceso de soldadura se adhiere a ISO 3834 normas, con una altura mínima de soldadura de 3.5 mm para garantizar conexiones fuertes. Las rosetas se estampan o se forjan de las placas de acero (espesor mínimo 8 mm para acero fundido, 10 mm para acero estampado), con tolerancias dimensionales de ± 0.5 mm.
El control de calidad incluye múltiples etapas de prueba:
-
-
- Prueba de material: De tensión, rendimiento, y pruebas de alargamiento para tubos de acero para verificar las propiedades Q235/Q355.
- Prueba de soldadura: Pruebas de penetración y resistencia al corte para rosetas, cabezales de contabilidad, y alfileres de cuña.
- Prueba de carga: Pruebas de carga de torre por EN 12810 Para verificar cargas de trabajo seguras y cargas finales.
- Prueba de galvanización: Pruebas de adherencia y grosor (60-80 micras) Por es/iso 1461.
-
Los componentes son inspeccionados por equipos de control de calidad internos y agencias de terceros (p.ej., SGS, BV) Para garantizar el cumplimiento de los estándares internacionales. Embalaje en fallas de acero, estantes de madera, o las cajas de madera facilitan el transporte y el almacenamiento seguros, minimizar el daño durante el envío. El diseño modular del sistema y los componentes estandarizados reducen el riesgo de defectos de fabricación, Asegurar un rendimiento constante en todos los proyectos.
Proceso de ensamblaje e instalación
El sistema de andamio de bloqueo de ring está diseñado para un ensamblaje rápido y sencillo, minimizar los costos laborales y el tiempo de construcción. El proceso implica los siguientes pasos:
-
-
- Preparación del sitio: Asegúrese de una base de nivel o use gatos base para ajustar para superficies desiguales.
- Instalación base: Coloque los gatos base y los collares base para establecer una base estable.
- Erección estándar: Instale estándares verticales con rosetas, conectándolos con espigas (atornillado o aturbado) para apilar.
- Instalación de Libro mayor y abrazadera: Adjunte libros de contabilidad y aparatos diagonales a rosetas usando alfileres de cuña, asegurar con un martillo para una conexión firme.
- Instalación de plataforma: Arreglar tablones de acero a los libros de contabilidad, Asegurar que se activen las superficies contra el deslizamiento y las lámparas de viento.
- Características de seguridad: Instalar barandillas y tableros de punta para proporcionar protección contra caídas.
- Acceso a la instalación: Agregue largometrajes de escaleras y pasos para un acceso vertical seguro.
- Inspección: Verificar que todas las conexiones sean seguras y realice una verificación de seguridad final antes de usar.
-
Las conexiones de piñón de cuña del sistema requieren solo un martillo, Eliminar la necesidad de herramientas o trinquetes especializados, A diferencia de los sistemas tradicionales de tubo y abrazadera. El diseño de ocho hoyos de la roseta permite configuraciones multidireccionales, permitiendo una adaptación rápida a estructuras complejas. Se recomienda la asamblea de personal capacitado para garantizar el cumplimiento de las pautas de seguridad, como los descritos por OSHA y EN 12810.
Ventajas del andamio de anillo de acero galvanizado
El sistema de andamio de bloqueo de ring ofrece numerosas ventajas, convirtiéndolo en una opción preferida para proyectos de construcción modernos:
-
-
- Alta capacidad de carga: Apoya hasta 75 lb/ft², permitiendo múltiples trabajadores y equipos pesados en plataformas.
- Flexibilidad angular: Las conexiones de roseta habilitan configuraciones en varios ángulos, Ideal para geometrías complejas.
- Ensamblaje rápido: Las conexiones de cuña y los componentes prefabricados reducen la erección y el tiempo de desmantelamiento.
- Resistencia a la corrosión: La galvanización en caliente garantiza la durabilidad en entornos hostiles, con una vida útil de 10-25 años.
- Seguridad: Barandillas integrales, tablas de los pies, y las tablas antideslizantes minimizan los riesgos de accidentes.
- Eficiencia de rentabilidad: Los componentes reutilizables y el mantenimiento mínimo reducen los costos a largo plazo.
- Versatilidad: Adecuado para la construcción, industrial, infraestructura, y aplicaciones de eventos.
-
Estas ventajas hacen del sistema una solución rentable y confiable para proyectos que requieren seguridad., eficiencia, y adaptabilidad.
Desarrollos e innovaciones recientes
Los avances recientes en los sistemas de andamio de bloqueo de ring se han centrado en mejorar el rendimiento y la seguridad. Investigaciones de 2024 destaca las mejoras en las técnicas de galvanización, logrando recubrimientos de zinc uniformes de hasta 80 micras, extender la vida útil de los componentes por 10-15%. Las innovaciones en las aleaciones ligeras de acero Q355 han reducido el peso de los componentes por 5-10% sin comprometer la fuerza, Mejora de la eficiencia del transporte y el ensamblaje. Tecnologías avanzadas de soldadura, tales como soldadura de arco automatizada de arco de gas, han aumentado la consistencia de la soldadura, Reducción de defectos por 20%.
Herramientas digitales, como el software de modelado 3D, Permitir a los contratistas visualizar y optimizar las configuraciones de andamios antes de la erección, Reducir los desechos de material y mejorar la seguridad. Algunos fabricantes ofrecen componentes de bloqueo de ring de aluminio para aplicaciones específicas, Proporcionar una mayor reducción de peso mientras se mantiene la capacidad de carga. Los recubrimientos anti-deslizamiento y los diseños de tablones perforados han mejorado la seguridad de los trabajadores, particularmente en condiciones húmedas o heladas. Estos desarrollos aseguran que el sistema de bloqueo de ring permanezca a la vanguardia de la tecnología de andamios, satisfacer las necesidades en evolución de la construcción moderna.
Conclusión
El sistema de andamio de anillo de anillo de acero galvanizado es una solución de última generación para la construcción, industrial, y proyectos de infraestructura, ofreciendo una versatilidad inigualable, seguridad, y eficiencia. Su diseño modular, Construcción de acero de alta resistencia, y la galvanización en caliente garantiza la durabilidad, revestimiento La tubería que se extiende desde la superficie del suelo hacia el interior del pozo para revestir el pozo, y una larga vida de servicio. Con una capacidad de carga de hasta 75 lb/ft², ensamblaje rápido, y cumplimiento de los estándares internacionales como EN 12810 y ANSI/SSFI SC100-5/05, El sistema cumple con las demandas de aplicaciones complejas y de alto riesgo., Desde la construcción del puente hasta el mantenimiento industrial. Sus conexiones de roseta multidireccionales, componentes estandarizados, y una amplia gama de accesorios habilitan la personalización para diversos requisitos del proyecto, Mientras que las características de seguridad, como barandas y tablones antideslizantes, priorizan la protección de los trabajadores. Innovaciones en curso en materiales, fabricación, y el diseño continúa mejorando el rendimiento del sistema, convirtiéndolo en una opción rentable y confiable para los profesionales de la construcción en todo el mundo.
