Produzione di tubi di linea – Meccanica strutturale e progettazione di tubazioni metalliche

introduzione:

I tubi di linea sono un elemento cruciale ma spesso trascurato dell’infrastruttura che costituisce la spina dorsale dei nostri sistemi di distribuzione dell’energia. Trasportando liquidi e gas su lunghe distanze, questi tubi metallici alimentano le nostre economie e il nostro stile di vita. tuttavia, i requisiti di integrità strutturale dei tubi di linea sono enormi: devono resistere sia alla pressione interna dei fluidi che si muovono all'interno sia alle forze esterne esercitate dal terreno circostante nel corso di molti decenni di servizio. Ciò impone requisiti rigorosi alla produzione e alla progettazione dei tubi per garantire la sicurezza pubblica e l'affidabilità operativa.

Questo rapporto esaminerà la meccanica strutturale e le considerazioni di ingegneria metallurgica che sono alla base della produzione di tubi. Le aree chiave di interesse includono comuni linea tubo materiale, disegni di spessore e geometria, processi di saldatura e rivestimento, e misure di controllo della qualità. L'obiettivo è quello di fornire informazioni su come i tubi sono progettati per resistere alle immense sollecitazioni multidirezionali a cui sono sottoposti nel sottosuolo.

Materiali dei tubi di linea:

La scelta del materiale è una decisione fondamentale nella progettazione dei tubi, poiché determina proprietà critiche come la forza, duttilità, e corrosione resistenza. Gli acciai al carbonio venivano tradizionalmente utilizzati per la loro disponibilità ed efficacia in termini di costi. tuttavia, gradi avanzati di acciai legati e inossidabili hanno sostituito sempre più le varietà al carbonio per molte applicazioni:

• Acciai al carbonio: Utilizzato per linee di distribuzione a bassa pressione. Le composizioni contengono 0.15-0.3% carbonio. Fornire una resistenza moderata a basso costo. tuttavia, la limitata resistenza alla corrosione impone l'uso di rivestimenti protettivi.
• Acciai legati: Utilizzato per linee di trasmissione ad alta pressione. Elementi leganti come il cromo, il molibdeno aumenta significativamente le proprietà di resistenza. I gradi più diffusi sono X65, X70, X80 con limiti di snervamento minimi fino a 80 KSI. Offrono buoni rapporti resistenza/peso.
• Acciai inossidabili: Utilizzato per servizi estremamente corrosivi che coinvolgono idrogeno solforato o anidride carbonica. Acciai come 316L e 904L hanno un'eccellente resistenza alla corrosione dovuta al contenuto di cromo 16-25%. tuttavia, la ridotta formabilità richiede processi di saldatura a costi più elevati.

L'acciaio dei tubi deve soddisfare le specifiche relative alle proprietà meccaniche come resistenza alla trazione ed energie d'impatto. La produzione è strettamente controllata per garantire una metallurgia coerente in ogni tubo trattato termicamente.

Progettazione dello spessore del tubo:

Lo spessore delle pareti dei tubi è deliberatamente progettato in base a fattori quali le pressioni interne, temperature di esercizio, condizioni del terreno, e progettare la vita. I valori nominali di pressione del tubo sono rappresentati in psi o bar, dove i tubi con caratteristiche nominali più elevate richiedono materiale più spesso per resistere in sicurezza a forze interne maggiori.

Le considerazioni sullo spessore includono:

• Contenimento della pressione: Lo spessore minimo richiesto per codice viene calcolato utilizzando le equazioni dei recipienti a pressione che tengono conto delle sollecitazioni derivanti dai carichi interni e talvolta esterni. Pressioni più elevate richiedono sezioni trasversali più spesse.
• Manipolazione/installazione: Il tubo necessita di rigidità sufficiente per resistere a danni e deformazioni durante il trasporto, incordatura, piegatura, e operazioni di saldatura. Le pareti più spesse aiutano a mantenere l'integrità del tubo.
• Indennità di corrosione: Una dimensione di spessore aggiuntiva tiene conto di qualsiasi perdita di metallo prevista nel corso della vita di progetto a causa di effetti di corrosione o erosione esterni. Tipicamente 0.09-0.18 pollici per tubazioni interrate.
• Considerazioni sul peso: Muri troppo spessi aumentano significativamente i costi di trasporto e installazione. Le analisi strutturali mirano a utilizzare lo scartamento minimo necessario per la sicurezza.

Lo spessore adeguato delle pareti garantisce che i tubi di linea possano resistere a pressioni superiori 50+ anni sottoterra riducendo al minimo l'utilizzo dei materiali e le spese di installazione. Prove non distruttive controllano l'uniformità dello spessore.

Geometria del tubo:

Oltre la selezione dei materiali e dello spessore, La geometria precisa del tubo è fondamentale per resistere alle sollecitazioni meccaniche e idrauliche durante il servizio. Vengono mantenute tolleranze dimensionali strette:

• Diametro: Le dimensioni nominali vanno da 2-60 pollici per la maggior parte delle linee di trasmissione. Tolleranze di +0.125 pollici garantiscono volumi interni costanti.
• Rotondità: Ovalità inferiori a 1% di diametro nominale per codice. L'ovalizzazione crea picchi di pressione indesiderati.
• Rettilineità: La deviazione da una linea centrale diritta deve rimanere al di sotto dei valori generalmente accettati in base alla lunghezza del tubo. Piegature o arricciature indeboliscono strutturalmente il tubo.
• Finiture finali: Le estremità smussate sulla maggior parte dei tubi facilitano la saldatura di testa. Vengono utilizzate anche estremità a taglio quadrato, richiedono una preparazione più dispendiosa in termini di tempo prima di aderire.
• Finitura superficiale: Superfici così come laminate o come prodotte al di sotto della sogliaGivenRa/Ry secondo la specifica API. Le superfici più lisce facilitano l'applicazione del rivestimento ed evitano difetti.
• Tolleranze: Tutti i controlli dimensionali vengono effettuati con micrometri e altri strumenti per garantire che i tubi siano conformi agli standard di settore come ANSI, Criteri API o ASTM.

La conformità a specifiche geometriche rigorose è vitale per prestazioni affidabili sul campo dei tubi di linea per molti cicli di pressione.

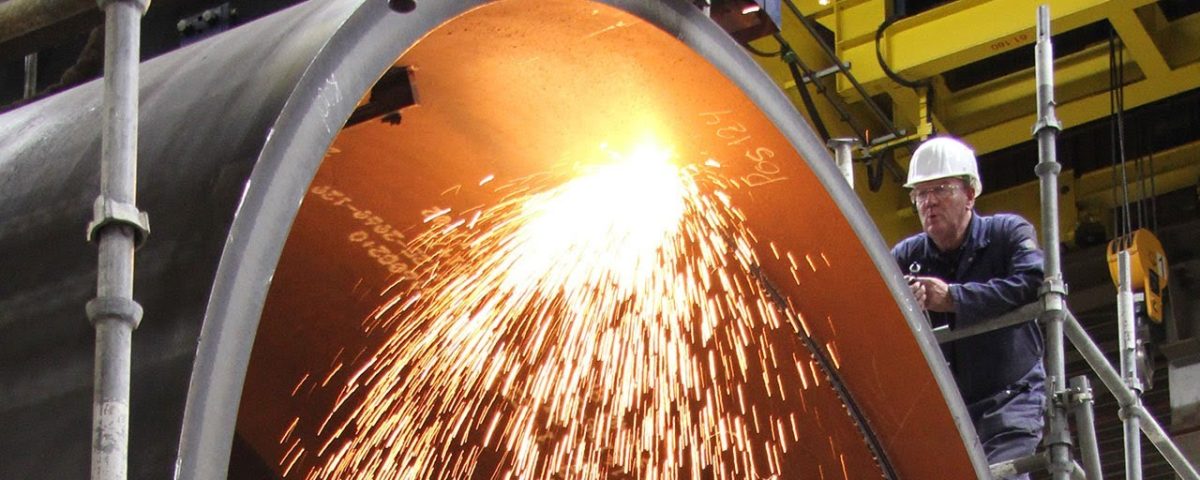

Saldatura di tubi di linea:

Le due tecniche di giunzione dominanti per i tubi richiedono un'attenta implementazione ingegneristica per sostenere gli obiettivi di integrità strutturale.

Saldatura longitudinale o a spirale: Utilizzato per la maggior parte dei diametri grandi, condotte in acciaio ad alta pressione. Implica la saldatura di nastri o piastre laminate in forma cilindrica tubi utilizzando saldatrici automatizzate. Questo costruisce lunghezze di tubo fino a 60 piedi e diametri nella gamma da 60 pollici. I vantaggi sono qualità di tubi più continue e velocità di produzione sul campo più elevate. tuttavia, raggiungere la piena penetrazione e fusione congiunta su larga scala, i bordi affusolati presentano sfide tecniche.

Saldatura di testa: Comunemente utilizzato per diametri più piccoli, linee di raccolta della pressione inferiore. Implica l'appoggio delle estremità dei tubi e la direzione del calore concentrato per fondere completamente insieme le due aree di giunzione. Anche se diametri più piccoli di 2-16 i pollici sono più facilmente alloggiabili, crea discontinuità in ogni punto di saldatura che necessitano di test. L'allineamento è importante.

Tecniche di saldatura robotizzata e automatica come SAW (saldatura ad arco sommerso) promuovere la garanzia congiunta della qualità e della ripetibilità a ritmi di lavoro elevati. Ancora, ogni saldatura riceve una valutazione non distruttiva mediante raggi X, ultrasonico, o metodi radiografici per garantire che le capacità strutturali e di contenimento della pressione soddisfino i codici di sicurezza delle tubazioni applicabili.

Rivestimenti per la protezione dalla corrosione:

Gli acciai al carbonio e bassolegati esposti si affidano a rivestimenti protettivi per mantenere l'integrità dei tubi in ambienti corrosivi sepolti o sommersi per molti decenni. I metodi anticorrosivi comuni implicano:

Epossidico legato a fusione (FBE): La resina epossidica in polvere termoindurente produce un aspetto duro, guscio impermeabile che resiste all'interramento diretto e alle applicazioni di protezione catodica. Applicato come liquido su tubi preriscaldati, aderisce tenacemente. Ampiamente utilizzato per le linee di trasmissione che trasportano gas naturale, olio, e altre merci.

Poliuretano a tre strati: Strati multipli di poliuretano liquido, adesivo, e il rivestimento superiore forniscono flessibilità con una protezione simile alla resina epossidica legata per fusione per alcune linee di gas acido. Migliori proprietà di allungamento consentono il ciclo termico.

Rivestimento del peso del calcestruzzo: Il materiale cementizio in sospensione viene fatto circolare sulle sfere umide del rivestimento in FBE in un guscio protettivo che smorza anche le vibrazioni del tubo durante il riempimento e aggiunge massa per il controllo della galleggiabilità offshore.

Leghe specializzate e rivestimenti non tradizionali consentono alle condutture di accogliere l'idrogeno solforato, anche anidride carbonica e fanghi abrasivi. La scelta del rivestimento considera gli aspetti economici, sfide applicative, e capacità di schermatura a lungo termine contro la corrosione.

Garanzia di qualità nella produzione:

Considerati gli obblighi di pubblica sicurezza e di tutela dell'ambiente, i tubi di linea sono sottoposti a rigorosi controlli di qualità durante tutta la fabbricazione. Le fasi chiave della garanzia coinvolgono:

• Prove in fabbrica delle composizioni dell'acciaio, punti di forza e proprietà di impatto sui campioni di ciascun calore.
• Controlli non distruttivi del corpo del tubo mediante ultrasuoni, particella magnetica, o esami radiografici per individuare eventuali imperfezioni.
• Misure geometriche dei diametri, spessori di parete, rettilineità e ovalità registrate elettronicamente.
• Ispezioni visive e meccaniche dei cordoni di saldatura e delle zone interessate dal calore mediante prove con coloranti penetranti e di piegatura guidata.
• Test idroterapico di stringhe di tubi finite a pressioni elevate, Spesso 1.5 volte il MAOP.
• Controlli dello spessore del rivestimento e test di rilevamento delle fessure per fori di spillo o aree di FBE mancanti.
• Tracciabilità delle registrazioni dei tubi rispetto ai numeri di colata originali per l'analisi dei difetti lotto per lotto, se necessario.

Sistemi di gestione della qualità basati sulla ISO, Gli standard CSA o API guidano la produzione con una mentalità a zero difetti. Ciò garantisce che i tubi delle condutture sosterranno in modo sicuro le pressioni durante le installazioni sotterranee a lungo termine.

La spina dorsale delle infrastrutture

Immaginate le vaste reti di oleodotti che serpeggiano attraverso i paesi, trasportare risorse essenziali come il petrolio, gas, e acqua. Questi gasdotti sono gli eroi non celebrati delle infrastrutture moderne, e al centro di essi ci sono tubi metallici, progettato con precisione e resistenza per resistere a varie sfide ambientali.

L'arte della produzione di tubi

Il viaggio di un tubo metallico inizia dalle materie prime, tipicamente acciaio, che viene scelto per la sua durata e resistenza. Il processo di produzione prevede diverse fasi, ciascuno fondamentale per garantire l'integrità e le prestazioni del tubo.

1. Selezione e preparazione dei materiali: Tutto inizia con la scelta della giusta qualità di acciaio. L'acciaio viene poi trasformato in fogli o bobine, pronti per essere trasformati in tubi.
2. Formatura: È qui che avviene la magia. L'acciaio viene modellato in una forma cilindrica attraverso processi come la laminazione o l'estrusione. È affascinante osservare come le lamiere piatte si trasformano in tubi rotondi!
3. Saldatura: Per garantire che il tubo mantenga la sua forma, i bordi sono saldati insieme. Esistono varie tecniche di saldatura, come la saldatura a resistenza elettrica (ERW) o saldatura ad arco sommerso (SEGA), ciascuno scelto in base alla destinazione d’uso del tubo.
4. Dimensionamento e modellatura: Una volta saldato, il tubo è dimensionato su dimensioni precise. Questo passaggio è fondamentale per garantire che il tubo si adatti perfettamente all'applicazione prevista.
5. Trattamento termico: Per migliorare le proprietà meccaniche del tubo, subisce un trattamento termico. Questo processo prevede il riscaldamento del tubo a una temperatura specifica e quindi il raffreddamento, che ne migliora la resistenza e la flessibilità.
6. Ispezione e test: Il controllo di qualità è fondamentale. I tubi sono sottoposti a test rigorosi, compresi test ad ultrasuoni e test idrostatici, per garantire che soddisfino gli standard del settore e possano resistere alle pressioni che dovranno affrontare sul campo.

Meccanica strutturale: La scienza della forza

Ora, parliamo della meccanica strutturale coinvolta nella progettazione di queste meraviglie metalliche. Al suo centro, si tratta di capire come si comportano i materiali sotto varie forze e condizioni.

• Stress e tensione: I tubi devono sopportare una pressione immensa, soprattutto nelle applicazioni di petrolio e gas. Gli ingegneri analizzano lo stress (forza per unità di superficie) e tensione (deformazione) per garantire che il tubo possa sopportare queste forze senza cedere.
• Instabilità e collasso: Immagina che una cannuccia crolli quando succhi troppo forte. I tubi corrono rischi simili sotto pressione esterna. Gli ingegneri progettano tubi per resistere alla deformazione e al collasso, utilizzando modelli matematici e simulazioni per prevedere e prevenire tali guasti.
• Fatica e frattura: Col tempo, sollecitazioni ripetute possono causare l'indebolimento e la frattura dei materiali. Studiando la fatica, gli ingegneri possono progettare tubi che durano più a lungo, anche sotto cicli a pressione costante.

Progettare per il mondo reale

Progettare tubi metallici non è solo questione di calcolare i numeri. Si tratta di considerare le condizioni del mondo reale come le fluttuazioni di temperatura, ambienti corrosivi, e attività sismica. Gli ingegneri utilizzano software avanzati per simulare queste condizioni, garantendo che i tubi funzionino in modo affidabile in qualsiasi scenario.

Innovazioni nella progettazione dei tubi

Il campo della produzione di tubi è in continua evoluzione, con innovazioni volte a migliorare performance e sostenibilità. Per esempio, i ricercatori stanno esplorando nuovi materiali e rivestimenti per migliorare la resistenza alla corrosione, che è una delle principali preoccupazioni in ambienti difficili.

Conclusione: Gli eroi non celebrati
