Spiegazione dettagliata di tubo e tubo

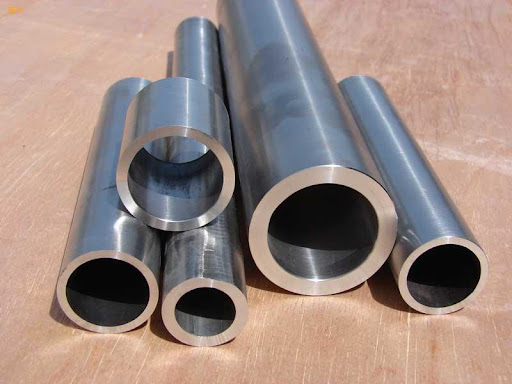

PIPE è un tubo a sezione circolare conforme ad ASME B36.10M e ASME B36.19M. Ci sono dei TUBI speciali che non soddisfano le dimensioni in queste tabelle, così come tubi circolari. Il diametro esterno nominale corrisponde al diametro esterno effettivo.
Un TUBO è un oggetto cavo con una sezione trasversale circolare o di altro tipo con una periferia continua. La dimensione di un TUBO circolare può essere descritta da due dei seguenti tre parametri, generalmente non tre: diametro esterno, diametro interno, e lo spessore della parete.
In senso stretto, TUBO deve essere tradotto in tubo nominale, tubatura.
Basta tradurre TUBE in un tubo.
Quindi riassumiamo,
TUBO è utilizzato per il trasporto di fluidi.
TUBE è usato per condurre il calore.
Il 1 pollici TUBO ha un diametro esterno di 33.4 mm. Il 2 pollici TUBO ha un diametro esterno di 60.3 mm.
Un TUBO da 1 pollice ha un diametro esterno di 25,4 mm. Un TUBO da 2 pollici ha un diametro esterno di 50,8 mm.
È PIPE conforme a ASME B36.10 e B36.19.
Ciò che non è conforme è TUBE.
La forma rotonda può essere PIPE.
Ma se non è rotondo, deve essere TUBO.
La differenza tra tubo e tubo:
Come sappiamo tutti, il codice ASME per caldaie e recipienti a pressione è uno standard autorevole. Ci sono due parole principali nello standard ASME per i materiali dei tubi in acciaio: tubo e tubo. In relazione ad esso ci sono tubazioni e tubi. Quando queste due parole furono tradotte in cinese, c'era una fase di vaghezza in più traduzioni cinesi della stessa parola inglese, e ora hanno sostanzialmente unificato la loro comprensione. ASME B31.3 “Conduttura industriale” compilato dalla China Ordnance Industry Enterprise Management Association, Comitato per la compilazione e la pubblicazione delle traduzioni in cinese standard del codice ASME, il capitolo terminologico contiene la traduzione e la spiegazione di pipe and tube:
Tubo—un cilindro sigillato utilizzato per trasportare liquidi o trasferire la pressione del fluido. Si chiama “tubo” nelle condizioni tecniche materiali applicabili, ed è chiamato tubo nello standard dei materiali. “Tubo” o “tubi”, quando utilizzato per scopi di pressione, è considerato come “tubo”. I tubi sono suddivisi in base ai metodi di fabbricazione
La classe è definita come segue:
A) Tubo elettrico saldato a resistenza
B) Tubo saldato di testa, saldato continuo (tubo saldato testa a fornace, saldato continuo)
C) Tubo saldato per fusione elettrica
D) Tubo saldato a doppio arco sommerso
E) tubo senza giunte
F) Tubo saldato a spirale
Inoltre, anche il comitato per la compilazione e la pubblicazione degli standard di codice ASME per la traduzione cinese ha aggiunto una nota: “I materiali dei tubi sono distinti nel codice ASME. Traduciamolo come “tubo” e “tubo”. I tubi sono prodotti cavi con sezioni trasversali circolari. ; Il tubo è un prodotto cavo con un cerchio continuo o qualsiasi forma di sezione trasversale. Nella specifica, il diametro esterno, il diametro interno e lo spessore della parete del tubo possono essere espressi da due parametri indipendenti, questo è, il diametro esterno domestico comunemente usato × lo spessore della parete (φd× t), il diametro interno può essere calcolato. La specifica del tubo è rappresentata dalla specifica nominale del tubo NPS×. Dovrebbe essere una rappresentazione più completa: NPSx sch y, dove x rappresenta il diametro e y rappresenta lo spessore della parete. Sono solo specifiche e modelli piuttosto che dimensioni reali. Quando lo spessore della parete è la specifica standard sch 40, può essere omesso. L'interiorità specifica, le dimensioni del diametro esterno e dello spessore della parete devono essere verificate nella relativa tabella. Il metodo di traduzione corrispondente è pipe: tubo o tubazioni. Tubi: tubo. Quando non distinto, collettivamente denominato Pipe.”
La condizione tecnica generale del tubo del tubo è A530, e la condizione tecnica generale del tubo tubolare è A450. Le differenze principali sono le seguenti:
A530: Lo spessore della parete è espresso dallo spessore nominale della parete. La deviazione consentita dello spessore della parete è ±12,5%. La deviazione consentita del diametro esterno è controllata in modo lasco (la deviazione di cui sopra è di almeno 0,4 mm). Non è richiesto il flaring test, la prova di crimpatura, e la durezza.
A450: Lo spessore della parete è espresso dallo spessore minimo della parete, la deviazione consentita dello spessore della parete è zero, e la deviazione consentita del diametro esterno è controllata rigorosamente (la deviazione è fino a 0,4 mm come sopra), e ci sono requisiti per il flaring test, la prova di crimpatura, e la durezza. .
Inoltre, le specifiche di ogni tubo e tubo stesso hanno anche i propri requisiti tecnici, che dovrebbe essere letto attentamente quando li si utilizza. È difficile stabilire un limite chiaro per l'utilizzo di Tube o Pipe nelle tubazioni in generale. tuttavia, per tubi scambiatori di calore espansi, tubi del forno, e tubi di collegamento del manicotto dello strumento, Devono essere utilizzati tubi tubolari, e per tubi saldati. Sia i tubi per tubi che per tubi sono generalmente accettabili. Perché i tubi Tube hanno requisiti di produzione e ispezione più severi, possono essere utilizzati in aree industriali e minerarie con pressioni e temperature più esigenti, e ovviamente il prezzo è più caro.
In genere, PIPE è utilizzato per tubi in acciaio di tubi o recipienti a pressione. I raccordi per tubi sono chiamati tubi PIPEFITTING (prodotto secondo le specifiche standard delle tubazioni). TUBI TUBI (altri tubi non fabbricati secondo le specifiche standard delle tubazioni) TUBETUBE può avere qualsiasi forma della sezione trasversale, e PIPE dovrebbe essere rotondo.
Quando ASME formula questa regola, si concentra sulla natura del tubo o sullo scopo del tubo. Nell'ambito di caldaie e recipienti a pressione, tube si concentra principalmente sulla conduzione del calore interno ed esterno e sugli scopi di scambio termico, mentre il tubo si basa principalmente sulla funzione di trasportare il mezzo in pressione da un luogo all'altro. In questo modo, i tubi generalmente sono attaccati a vari accessori (tees, Processo di produzione di tubi senza saldatura) e valvole. Tubazioni gas provinciali, tubi per pareti d'acqua, eccetera. deve appartenere alla categoria dei tubi, mentre i tubi principali del vapore, ribassisti, ecc., o altri tubi collegati a T e valvola devono appartenere alla categoria dei tubi.
TUBO è definito dal diametro nominale, TUBE è definito dal diametro esterno e dallo spessore della parete, TUBO può essere saldato e filettato, e TUBE possono essere collegati solo con COMPRESS JOINT TYPE FITTING.
La differenza tra tubo e tubo:
Gli standard dei tubi in acciaio inossidabile di ASTM includono circa 12 tubi d'acciaio senza saldatura e tubi d'acciaio saldati. Il grado di acciaio è principalmente acciaio inossidabile austenitico, che ha 3 standard in acciaio inossidabile duplex austenitico-ferritico. Lo studio della differenza tra gli standard dei tubi e dei tubi ha rilevato che sebbene i due standard siano autonomi, il principale contenuto tecnico della norma è che le dimensioni e le specifiche del tubo di acciaio hanno sistemi completamente diversi, la composizione chimica dell'acciaio, i requisiti di forma e peso del tubo di acciaio, e la meccanica I requisiti per le prestazioni e il test di processo, requisiti di trattamento termico, la prova idraulica e l'ispezione non distruttiva sono sostanzialmente le stesse.
Perciò, viene introdotto il contenuto delle specifiche delle dimensioni dei tubi.
(1) Secondo lo standard nazionale americano ANSI/ASME B36.10M “Saldati e Tubo d'acciaio senza giunte (Tubo d'acciaio)” (formulato per la prima volta dall'American Society of Mechanical Engineering in 1934), la specifica delle dimensioni del tubo d'acciaio è unificata a livello nazionale, standardizzato, e serializzato. Questo tipo di tubo viene utilizzato in condizioni di alta temperatura o bassa temperatura o pressione. La parola “tubo” serve per distinguerlo da “tubo” ed è adatto per quei tubi utilizzati nelle tubazioni e nei sistemi di tubazioni. prodotto.
Si può vedere da questo che la principale differenza tra “Tubo d'acciaio” e “Tubo di acciaio” è:
(1) Le specifiche dimensionali del tubo d'acciaio sono stabilite uniformemente dagli standard nazionali. Quando si formula ogni standard di prodotto specifico, può essere selezionato solo dallo standard B36.10M, e la serie di taglie non può essere personalizzata. Le specifiche delle dimensioni di “Tubo di acciaio” sono stabilite in ciascuna norma di prodotto in base allo scopo del prodotto e ai requisiti dell'utente quando viene formulata ciascuna norma di prodotto.
(2) Il tubo d'acciaio viene utilizzato principalmente per tubazioni o sistemi di tubazioni ad alta temperatura, condizioni di bassa temperatura o pressione. In B36.10M, la dimensione nominale del tubo di acciaio è rappresentata dal numero di specifica NPs (Nominal Pipe Sige) (in pollici). Ci sono 44 NPS da 1/8 A 80. Sono 1/8, 1/4, 3/8, 1/2, 3/4, 1, 11/4, 1 1/2, 2, 2 1/ 2, 3, 3 1/2, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, e 6, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 52, 56: 6o, 64, 68, 72, 76, 80.
Ciascuna specifica contiene anche diverse sequenze di specie di scope dello spessore della parete. Il valore NPs è in realtà il diametro esterno nominale (0D) valore del tubo di acciaio. tuttavia, i valori di NPS 1/8~NPSl2 sono diversi dai diametri esterni nominali dei tubi di acciaio standardizzati. Queste specifiche dei tubi sono effettivamente prodotte secondo i diametri esterni nominali standard.
(2) Queste specifiche in ANSI/ASME B36.10M sono applicabili ai tubi in acciaio inossidabile?? Non. Sulla base di ANSI/AMES B36.10M, il tubo in acciaio inox ANSI/AMES B36.19M (tubo) è stato formulato lo standard di specifica delle dimensioni. Le specifiche dimensionali specificate dalla norma sono elencate in Tabella 1, e il peso nominale è riportato in tabella 2. La norma prevede inoltre che la deviazione dimensionale consentita sia specificata da ciascuna norma quando si formulano norme di prodotto specifiche, e la sua dimensione è determinata dai requisiti specifici del metodo di fabbricazione e dell'uso dei tubi d'acciaio. Inoltre, sono inoltre stabiliti il ​​metodo di calcolo del peso del tubo d'acciaio e il principio di selezione dello spessore della parete del tubo d'acciaio. Nota: Il peso riportato in questa tabella si riferisce al peso dei tubi in acciaio al carbonio. Rispetto al peso del tubo in acciaio inossidabile, la differenza è che il peso della dimensione corrispondente del tubo in acciaio inossidabile ferritico viene ridotto di 5%, e il peso del tubo in acciaio inossidabile austenitico è aumentato di 2%.
(3) Attraverso l'introduzione di ANSI/AMES B36.10M e B36.19M due standard, abbiamo una comprensione generale della principale differenza tra tubo d'acciaio e tubo d'acciaio. Questa differenza si riflette principalmente nelle condizioni d'uso del tubo e nei suoi requisiti per le specifiche delle dimensioni. Tornando a studiare gli standard specifici del tubo d'acciaio, Ho scoperto che le specifiche della dimensione del tubo d'acciaio nello standard servono principalmente a determinare il numero NPS e specificare la deviazione consentita della dimensione.
Ci sono più o meno i seguenti contenuti:
(1) Al momento dell'ordine, l'utente deve indicare il numero NPS, il numero di serie dello spessore della parete del tubo d'acciaio o lo spessore nominale medio della parete o lo spessore minimo della parete nel contratto.
(2) In A999/A999M “Requisiti tecnici generali per tubi in acciaio inossidabile (tubo)”, le specifiche generali delle dimensioni del tubo in acciaio inossidabile sono specificate come NPS1/8~NPS48, e il diametro esterno corrispondente è 0,405 ~ 1219,2 mm.
(3) Le deviazioni ammissibili del diametro esterno, spessore della parete, diametro interno, lunghezza e peso sono specificati.
① Deviazione ammissibile dello spessore della parete
un. Quando l'utente ordina con lo spessore minimo della parete, lo spessore della parete non può essere deviato. b. La deviazione dello spessore minimo della parete in qualsiasi punto del tubo di acciaio (compreso tubo d'acciaio senza saldatura e tubo saldato) dallo spessore nominale della parete non deve essere maggiore di 12.5% dello spessore nominale della parete specificato. L'appendice standard fornisce anche un elenco dei valori di ispezione dello spessore minimo delle pareti. C. Per tubi in acciaio fuso e alesato, la deviazione dello spessore della parete non deve superare 3,2 mm, e lo spessore della parete specificato non dovrebbe avere una deviazione negativa. La deviazione dello spessore della parete del tubo fuso non deve superare 1,6 mm, e lo spessore della parete specificato non dovrebbe avere una deviazione negativa.
②Deviazione ammissibile del diametro esterno
③Deviazione consentita del diametro interno
Per cast, tubi alesati e fusi in acciaio inossidabile, la deviazione del diametro interno non deve superare 1,6 mm, e il diametro interno specificato non dovrebbe avere una deviazione positiva. Inoltre, la norma prevede anche la deviazione ammissibile della lunghezza di mandata del tubo di acciaio.
Di recente mi sono rivolto a un vecchio libro e ho scoperto che c'è una differenza tra tubo e tubo in ASME. Lascia che ti mostri che pipe e tube sono attualmente tradotti come pipe, ma PIPE è generalmente espresso in termini di diametro interno e spessore della parete (SCH), compresi tubi di saldatura e tubi senza saldatura, la cui funzione principale è quella di trasportare fluidi, e tubi rappresentati dal diametro esterno e dallo spessore della parete del tubo, includono anche tubi saldati e tubi senza saldatura, la cui funzione principale è quella di trasferire calore, come tubi dello scambiatore di calore e tubi del condensatore nella qualificazione della procedura di saldatura, la funzione del tubo non si distingue per l'attenzione alla qualificazione della procedura, quindi il tubo e il tubo possono essere usati in comune. Nel secondo volume dell'ASME, il tubo può essere tradotto come tubo di trasporto del fluido come tubo di trasferimento del calore.
Gli standard sui materiali dei tubi d'acciaio degli Stati Uniti e del Giappone dividono chiaramente i tubi d'acciaio in due categorie: Tubo e tubo (la formula di calcolo dello spessore della parete è diversa nello standard). Tubo si riferisce a un tubo cavo con una sezione trasversale rotonda per il trasporto di fluidi. Le sue caratteristiche sono espresse dalla serie del diametro nominale e dello spessore della parete (o spessore della parete). Per tubi con lo stesso diametro nominale, lo spessore della parete può essere diverso, ma il diametro esterno è lo stesso.
Il tubo è il tubo principale utilizzato nelle condutture industriali. Il tubo si basa principalmente sulla funzione di trasportare il mezzo pressurizzato da un luogo all'altro, e non si concentra sulla funzione di scambio termico. Per esempio, il tubo principale del vapore, canne ascendenti e discendenti, eccetera. o altro a tre vie, i tubi di raccordo a gomito e valvola sono tubi per tubi. Tubo è un termine generico per tubi cavi, che possono essere sezioni trasversali rotonde o sezioni trasversali di altre forme. Per un tubo tondo, le sue specifiche sono determinate da due del diametro esterno, diametro interno e spessore della parete.
Il tubo viene spesso utilizzato in tubi di piccolo diametro (5 pollici o meno di 6 inches) come le canne degli strumenti, tubi di tracciamento del calore, tubazioni idrauliche o pneumatiche nei sistemi di tubazioni. Il tubo tubolare si concentra principalmente sulla conduzione del calore interno ed esterno e sullo scambio di calore, come i tubi del surriscaldatore, tubi di riscaldamento, tubi a risparmio di gas e tubi a parete d'acqua. Parlando in generale, il prezzo unitario di Tube è superiore a quello di Pipe.
TUBO Standard americano: ASTM A53 “Tubo nominale saldato e senza saldatura zincato a caldo e non rivestito”; API5L “Specifiche dell'acciaio per tubazioni”; ASTM A106 “Tubo nominale in acciaio al carbonio senza saldatura per alte temperature”; ASTM A312 “Tubo nominale in acciaio inossidabile austenitico senza saldatura e saldato”; ASTM A333 “Tubo in acciaio nominale senza saldatura e saldato per uso a bassa temperatura”; ASTM A335 “Tubo nominale in acciaio legato ferritico senza saldatura per uso ad alta temperatura”; ASTM A358 “Saldatura per fusione ad arco per uso ad alta temperatura” Tubo nominale in acciaio legato al cromo-nichel austenitico”-tubo saldato a piastra; ASTM A671 “tubo nominale di saldatura per fusione elettrica a temperatura normale e bassa”-tubo saldato a piastra; ASTM A672 “tubo nominale per saldatura per fusione elettrica a media temperatura e alta pressione”-tubo saldato a piastra ; ASTM A691 “Tubo nominale in acciaio al carbonio e acciaio legato elettrosaldato per alta temperatura e alta pressione”-Tubo saldato a piastra; ASTM A530 “Requisiti generali per tubi nominali in acciaio al carbonio e acciaio legato per scopi speciali”;
Tubo d'acciaio della conduttura (TUBO) American standard: ASTM A179 “Bassa trafilata a freddo senza cuciture tubo in acciaio al carbonio per lo scambiatore di calore e condensatore”; ASTM A213 “Acciaio ferritico e austenite senza saldatura per caldaia, surriscaldatore e scambiatore di calore Tubo in acciaio legato”; ASTM A249 “Caldaia, surriscaldatore, Tubo in acciaio austenitico saldato con scambiatore di calore e condensatore”; ASTM A334 “Tubo in acciaio al carbonio e acciaio legato senza saldatura e saldato per uso a bassa temperatura”; ASTM A450 “Requisiti generali per l'acciaio al carbonio, Tubo in acciaio legato ferritico e acciaio legato austenitico”;
Tubo d'acciaio della conduttura (TUBO) norma domestica: GB/T 3091-2001 “Tubo in acciaio saldato per il trasporto di fluidi a bassa pressione”; GB/T 8163-1999 “Tubo in acciaio senza saldatura per il trasporto di fluidi”; GB/T 9711.1-1997 “Trasporto industriale di petrolio e gas naturale Condizioni tecniche di fornitura per tubi in acciaio Part 1: Tubi in acciaio di grado A; GB/T 12771-2008 “Tubi in acciaio inox saldati per il trasporto di fluidi”; GB/T 14976-2002 “Tubi in acciaio senza saldatura in acciaio inossidabile per il trasporto di fluidi”; GB/T 18984- 2003 “Tubi in acciaio senza saldatura per tubazioni a bassa temperatura”; HG/T 20537.3-1992 “Requisiti tecnici per tubi saldati in acciaio inossidabile austenitico per impianti chimici”; HG/T 20537.4-1992 “Requisiti tecnici per tubi saldati in acciaio inossidabile austenitico di grande diametro per impianti chimici “;
Inoltre, sebbene le seguenti norme nazionali non distinguano tra tubi e tubi, possono essere utilizzati anche per tubi in acciaio per tubazioni.
Come: GB 3087 “Tubo in acciaio senza saldatura per caldaie a bassa e media pressione”; GB 5310 “Tubo in acciaio senza saldatura per caldaia ad alta pressione”; GB 6479 “Tubo in acciaio senza saldatura per apparecchiature per fertilizzanti ad alta pressione”; GB 9948 “Tubo in acciaio senza saldatura per cracking del petrolio”;
tuttavia, non tutti i diametri dei componenti delle tubazioni utilizzano diametri nominali, e non tutte le pipe usano Pipe. Per esempio, i tubi ad alta temperatura e ad alta pressione e i tubi puliti sono spesso espressi in termini di diametro esterno x spessore della parete.
I tubi possono essere suddivisi in due categorie a seconda di quelli utilizzati a livello internazionale, vale a dire tubo e tubo. Ma non possono essere separati quando sono espressi in cinese, e sono tutti chiamati pipe.
Nei sistemi standard di tubi in acciaio ASTM e JIS, ci sono evidenti differenze tra Pipe e Tube in termini di requisiti tecnici e tolleranze dimensionali. il sistema standard dei tubi d'acciaio del mio paese non distingueva tra tubi e tubi prima degli anni '90. In anni recenti, gli standard dei tubi d'acciaio del mio paese vengono gradualmente sviluppati verso la separazione degli standard dei tubi e dei tubi.
