Contorno: Tubo dello schermo del pacchetto di ghiaia
| Sezione | Sottoargomenti |
|---|---|
| introduzione | Panoramica dei tubi dello schermo del pacchetto di ghiaia, Importanza nel controllo della sabbia, e applicazioni |
| Quali sono i tubi dello schermo del pacchetto di ghiaia? | Definizione, New York, e funzione dei tubi dello schermo del pacchetto di ghiaia |
| Caratteristiche chiave dei tubi dello schermo del pacchetto di ghiaia | Filo a V., Proprietà autopulenti, Flusso migliorato, e resistenza al collasso |
| Vantaggi dei tubi dello schermo del pacchetto di ghiaia | Controllo della sabbia, Ben Life migliorata, Capacità di filtrazione, e operazioni efficienti |
| Applicazioni dei tubi dello schermo del pacchetto di ghiaia | Estrazione di olio e acqua, Controllo della sabbia in vari settori |
| Materiali e costruzione | Acciaio inossidabile e acciaio al carbonio, Dimensioni del filo, Buchi a tubi a base, Barre di supporto, e connessioni finali |
| Design dei tubi dello schermo del pacchetto di ghiaia | Schermi a più livelli, Sistemi di shunt tube, Reindirizzamento del flusso, e soluzioni di imballaggio di ghiaia |
| Schermati preconfezionati | Quando è possibile preparare, Design di schermate di imballaggio di ghiaia prepacked |
| specifiche del prodotto | Parametri dello schermo, Tipi di materiale, Dimensioni del buco, Specifiche del filo, e informazioni di supporto alla canna |
| Caratteristiche delle prestazioni | Resistenza al collasso, Efficienza di filtrazione, Design migliorato a basso profilo |
| Tecnologia di imballaggio della ghiaia | Tecnologia di controllo della sabbia sotto il pozzo, Servizi e soluzioni correlate |
| certificazioni | ISO, CE, Certificazioni SGS per controllo di qualità |
| Manutenzione e cura | Gestione corretta, Ispezione, e manutenzione dei tubi dello schermo del pacchetto di ghiaia |
| Confronto con altri metodi di controllo della sabbia | Imballaggio di ghiaia vs. Altre tecniche (Fodera scanalata, Schermi avvolti a filo) |
| Sfide nelle operazioni di imballaggio di ghiaia | Problemi e soluzioni comuni, Prevenzione di ostacoli, Gestione della sospensione durante le operazioni del pacchetto di ghiaia |
| Conclusione | Riepilogo dei vantaggi e considerazioni su schermo del pacchetto di ghiaia |

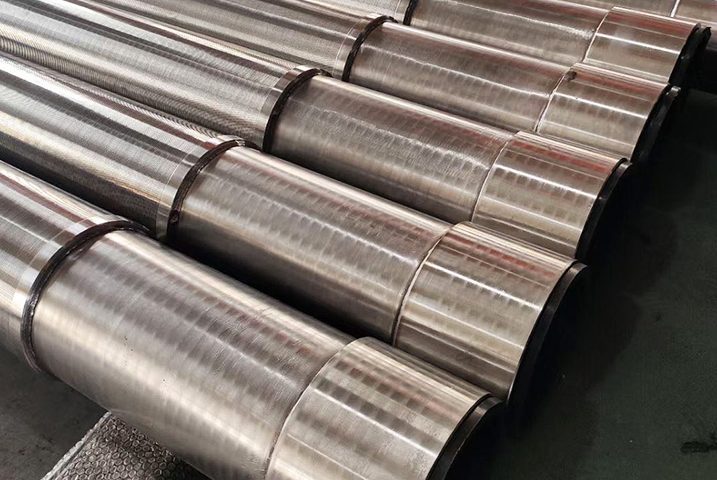

Quali sono i tubi dello schermo del pacchetto di ghiaia?
I tubi dello schermo del pacchetto di ghiaia sono essenziali per controllare il movimento di sabbia e altre particelle in un pozzo, Soprattutto nelle operazioni di estrazione di petrolio e acqua. Gli schermi sono costruiti usando un tubo di base circondato da una serie di cavi strettamente feriti che formano il meccanismo di filtraggio. Questi tubi sono generalmente utilizzati nell'imballaggio di ghiaia, una tecnica impiegata per migliorare la produttività del pozzo impedendo la produzione di sabbia consentendo al contempo il libero flusso di petrolio o acqua.
La caratteristica della chiave del tubo dello schermo del pacchetto di ghiaia è la Geometria del filo a V., che crea una struttura a forma di pietra chiave che garantisce proprietà autopulenti. Ciò riduce al minimo il rischio di intasamento e aiuta a mantenere prestazioni coerenti durante il funzionamento. Il filo avvolto sullo schermo migliora significativamente il area aperta Rispetto alle fodere tradizionali, con conseguente maggiore capacità di filtrazione e una vita più lunga.
Parametri del prodotto per Tubi dello schermo del pacchetto di ghiaia:
| Parametro | Specifica: |
|---|---|
| Materiale | In acciaio inox, Acciaio al carbonio |
| Dimensione del foro del tubo di base | 16mm – 30mm (personalizzabile in base ai requisiti) |
| Taglie di supporto dell'asta | 2.23.5mm, 35mm, 3.26mm, 47mm |
| Dimensioni del filo | 2.23.5mm, 35mm, 3.26mm, 47mm |
| Connessione finale | Filo maschile/femminile, Flangia, Anello saldato |
| Certificazione | ISO, CE, SGS |
| tipo di tubo | Avvolto in filo, Multistrato (come richiesto) |
| Imballaggio di ghiaia | Imballaggio di ghiaia preconfezionato o convenzionale (come applicabile) |
| New York | Filo a forma di V per autopulente, Filtrazione migliorata |
| Resistenza al collasso | Progettato con più costole per una migliore resistenza al collasso |
| Condizioni operative | Adatto all'olio, Gas, e pozzi di estrazione dell'acqua |
| Progettazione dello schermo prepacked | Disponibile per quando l'imballaggio di ghiaia non è possibile |
Caratteristiche chiave dei tubi dello schermo del pacchetto di ghiaia
Design del filo a forma di V.
L'unico Filo a V. Il design del tubo dello schermo del pacchetto di ghiaia crea una struttura chiave di pietra, Garantire un'elevata efficienza nel controllo della sabbia. Questo design è vantaggioso per l'autoconcino, poiché riduce la probabilità di intasare. Il divario tra i fili consente di filtrare particelle più fini mantenendo un flusso costante di olio o acqua.
Performance autopulente
Il filo a forma di V non solo impedisce l'intasamento, ma promuove anche Proprietà autopulenti. Mentre il fluido passa attraverso lo schermo, La forma dei fili assicura che qualsiasi particella o detriti venga facilmente rimossi, mantenendo così le prestazioni dello schermo.
Trasferimento di forza esterna
Le forze esterne che si verificano durante le operazioni dei pozzi vengono trasferite direttamente al Pipe di base, che impedisce danni alla struttura dello schermo del pacchetto di ghiaia e ne migliora la durata.
Resistenza al collasso
Gli schermi del pacchetto di ghiaia sono progettati con più costole che garantiscono Resistenza al collasso in condizioni ad alta pressione. Questa caratteristica garantisce che il tubo mantenga la sua forma e integrità strutturale, anche in ambienti estremi.
Vantaggi dei tubi dello schermo del pacchetto di ghiaia
Controllo della sabbia
I tubi dello schermo del pacchetto di ghiaia sono altamente efficaci nel controllo della produzione di sabbia, che può danneggiare le attrezzature di pozzo e ridurre la durata complessiva del pozzo. Impedendo alla sabbia di entrare nel sistema, Questi tubi migliorano significativamente la longevità.
Ben Life migliorata
Con tubi di schermate di ghiaia, il bene la vita è esteso a causa dell'elevata capacità di filtrazione e della resistenza al collasso dei tubi. La capacità di filtrare efficacemente particelle fine e sabbia contribuisce a un funzionamento del pozzo più sostenibile ed efficiente.
Capacità di filtrazione
L'uso degli schermi del pacchetto di ghiaia aumenta il Capacità di filtrazione del pozzo. Il design dello schermo avvolto a filo offre fino a dieci volte Area più aperta rispetto alle tradizionali fodere, che consente una migliore distribuzione della ghiaia e una filtrazione più efficiente.
Operazioni efficienti
Gli schermi del pacchetto di ghiaia assicurano che le operazioni di pozzi vengano eseguite in modo più efficiente, con tempi di inattività ridotti a causa di problemi di intasamento o manutenzione. Il design di questi schermi aiuta a mantenere un flusso continuo di fluido, Ridurre le possibilità di blocchi o guasti del sistema.
Applicazioni dei tubi dello schermo del pacchetto di ghiaia
I tubi dello schermo del pacchetto di ghiaia sono più comunemente utilizzati nelle seguenti applicazioni:
- Estrazione: Questi tubi sono cruciali per prevenire la produzione di sabbia nei pozzi di petrolio e gas, Garantire così che l'estrazione sia efficiente e senza danni.
- Estrazione dell'acqua: Gli schermi dei pacchi di ghiaia vengono utilizzati nei pozzi d'acqua per impedire alla sabbia di contaminare l'acqua estratta e per migliorare l'efficienza complessiva del recupero dell'acqua.
- Industrie chimiche e minerarie: L'imballaggio di ghiaia è inoltre impiegato nelle operazioni di estrazione mineraria e chimica per prevenire l'intasamento e migliorare il flusso del materiale.
Materiali e costruzione
Materiali
I tubi dello schermo del pacchetto di ghiaia sono costruiti principalmente da in acciaio inox e acciaio al carbonio, entrambi i quali offrono un'eccellente durata e resistenza a corrosione.
Dimensioni del filo e fori per tubi a base
Le dimensioni del filo vanno in genere da 2.2Mm a 7 mm, con le dimensioni a seconda dei requisiti specifici dell'applicazione. I fori nel tubo di base possono variare 16Mm a 30 mm.
Barre di supporto
Le aste di supporto utilizzate nella costruzione di schermi del pacchetto di ghiaia possono essere personalizzate in base alle esigenze specifiche, con dimensioni che vanno da 2.2mm x da 3,5 mm a 4 mm x 7 mm.
Connessioni end
I tubi dello schermo del pacchetto di ghiaia sono dotati di varie connessioni finali, tra cui fili maschi/femmine, flange, e Anelli saldati, consentendo una facile integrazione nei sistemi Well.
Schermati preconfezionati
In alcuni casi, Gli schermi prepacked vengono utilizzati quando l'imballaggio di ghiaia non è fattibile. Questi schermi forniscono Controllo della sabbia incorporato e può essere usato come soluzione permanente per la filtrazione. Schermate preconfezionate incorporate filo a forma di pietra per gli impacchi sia interni che esterni, Garantire prestazioni affidabili nel tempo.
certificazioni
I tubi dello schermo del pacchetto di ghiaia sono fabbricati per soddisfare gli standard di qualità internazionali e sono dotati delle seguenti certificazioni:
- ISO: Organizzazione internazionale per la standardizzazione.
- CE: Conformità europea (Conformità europea).
- SGS: Société Générale de sorveglianza per un'assicurazione di qualità.
Manutenzione e cura
Una corretta manutenzione è essenziale per massimizzare la durata della vita e l'efficienza dei tubi dello schermo del pacchetto di ghiaia. Le ispezioni di routine dovrebbero essere condotte per garantire che non vi siano ostacoli o problemi di usura. Quando le operazioni di pozzo sono completate o se una schermata viene bloccata, È possibile richiedere una pulizia o una sostituzione completa.
Confronto con altri metodi di controllo della sabbia
Mentre i tubi dello schermo del pacchetto di ghiaia sono una delle tecnologie di controllo della sabbia più avanzate, Possono essere paragonati ad altre tecniche, ad esempio:
- Fodera scanalata: Le fodere sono spesso meno efficienti nel controllo della sabbia, poiché hanno lacune più grandi e possono portare a un maggiore intasamento.
- Schermi avvolti a filo: Questi schermi offrono una capacità di filtrazione più elevata rispetto alle fodere, con schermi di pacchetto di ghiaia che offrono prestazioni ancora migliori.
Sfide nelle operazioni di imballaggio di ghiaia
Sebbene i tubi dello schermo del pacchetto di ghiaia siano altamente efficaci, Le sfide possono sorgere durante le operazioni dei pozzi. Problemi come il ponte prematuro della sospensione o gli ostacoli durante le operazioni del pacchetto di ghiaia possono causare problemi di flusso. L'uso di sistemi avanzati di shunt tube aiuta a reindirizzare il flusso attraverso sezioni bloccate o ponte, Garantire una distribuzione di ghiaia uniforme.
I tubi dello schermo del pacchetto di ghiaia offrono una soluzione affidabile per il controllo della sabbia e la filtrazione nell'olio, gas, e industrie di estrazione dell'acqua. Il loro design avanzato, costruzione robusta, e un'elevata capacità di filtrazione garantisce che questi tubi offrano prestazioni efficienti e una durata estesa. Comprendere le caratteristiche, materiale, e le applicazioni dei tubi dello schermo del pacchetto di ghiaia possono aiutare gli operatori a scegliere la soluzione migliore per le loro esigenze specifiche.
