Schema completo per “Tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276”
| Intestazione principale | Sottovoci |
|---|---|
| H1: Introduzione al tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276 | – Panoramica di ASME SB622 – Caratteristiche principali di Hastelloy C276 – Applicazioni dei tubi senza saldatura |
| H2: Composizione chimica di Hastelloy C276 | – Elementi primari (Nichel, Molibdeno, Cromo, ecc.) – Ruolo degli oligoelementi (Titanio, Tungsteno, Ferro, ecc.) |
| H2: Proprietà meccaniche di Hastelloy C276 | – Resistenza alla trazione – Resistenza allo snervamento – Valori di durezza – Allungamento e resistenza alla fatica |
| H2: Processo di produzione di tubi senza saldatura | – Importanza dei tubi senza saldatura – Processo passo dopo passo (Fusione, Estrusione, L'indice di prestazione dell'acciaio viene utilizzato come metodo di rappresentazione del suo codice, ecc.) – Differenze tra tubi senza saldatura e tubi saldati |
| H2: Standard e specifiche ASME SB622 | – Panoramica di ASME SB622 – Tolleranze dimensionali – Requisiti di prova (La prova idrostatica, ecc.) |
| H2: Resistenza alla corrosione di Hastelloy C276 | – Resistenza all'ossidazione – Prestazioni in ambienti acidi e contenenti cloruri – Applicazioni in condizioni di alta temperatura |
| H2: Applicazioni dei tubi ASME SB622 Hastelloy C276 | – Elaborazione chimica – Generazione di energia – Industrie marine e aerospaziali – Prodotti farmaceutici e trasformazione alimentare |
| H2: Vantaggi dei tubi senza saldatura Hastelloy C276 | – Durata superiore – Eccezionale resistenza alla corrosione – Versatilità in ambienti difficili |
| H2: Confronto con altre leghe di nichel | – Hastelloy C276 vs Hastelloy C22 – Hastelloy C276 rispetto alle leghe Inconel – Confronti dei costi e metriche delle prestazioni |
| H2: Saldatura e fabbricazione di tubi Hastelloy C276 | – Sfide nella saldatura – Tecniche di saldatura consigliate (TIG, ME, ecc.) – Trattamenti termici post-saldatura |
| H2: Trattamento termico di Hastelloy C276 | – Tipologie di Trattamenti Termici (L'indice di prestazione dell'acciaio viene utilizzato come metodo di rappresentazione del suo codice, Trattamento risolutivo) – Effetti sulle proprietà meccaniche e resistenza alla corrosione |
| H2: Controllo qualità e test dei tubi ASME SB622 | – Controlli non distruttivi (NDT) Metodi – Prove di pressione idrostatica – Certificazioni e documentazione |
| H2: Disponibilità e opzioni di dimensionamento dei tubi ASME SB622 | – Dimensioni comuni e spessori delle pareti – Disponibilità in diverse forme – Opzioni di produzione personalizzata |
| H2: Analisi dei costi dei tubi senza saldatura Hastelloy C276 | – Fattori che influiscono sui costi (Prezzi delle materie prime, Elaborazione) – Confronto con altri materiali – Ritorno sull'investimento in applicazioni a lungo termine |
| H2: Impatto ambientale e sostenibilità | – Riciclaggio delle leghe di nichel – Ruolo nella riduzione delle emissioni industriali – Benefici ambientali della resistenza alla corrosione |
| H2: Domande frequenti sul tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276 | – Ciò che rende Hastelloy C276 ideale per la lavorazione chimica? – Quali sono le dimensioni comuni disponibili?? – Come si confronta con l'acciaio inossidabile in termini di costi e prestazioni? – Hastelloy C276 può essere saldato facilmente? – Quali industrie traggono maggiori benefici da questi tubi? – Quali standard di test vengono seguiti? |

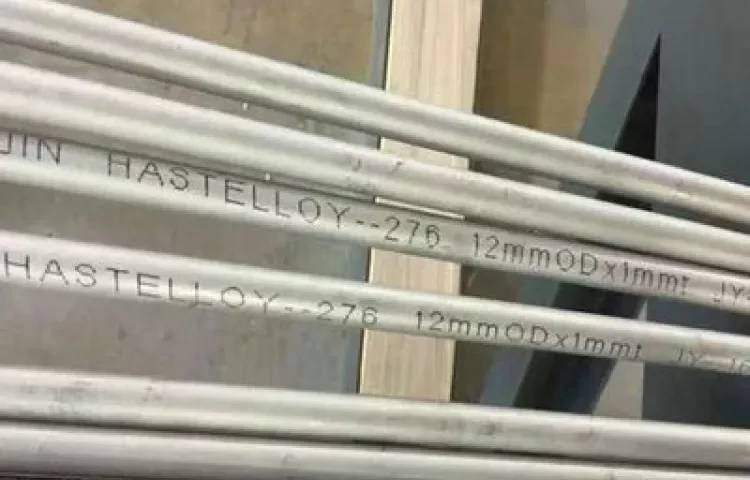

Tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276
Le leghe a base di nichel sono diventate la spina dorsale delle moderne applicazioni ingegneristiche e industriali, e tra questi, Tubi senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276 distinguersi come materiale preferito. La loro eccezionale resistenza alla corrosione, resistenza meccanica, e la versatilità li rendono indispensabili in settori come quello della lavorazione chimica, prodotti farmaceutici, Ingegneria navale, e produzione di energia.
Questa guida completa coprirà tutto ciò che devi sapere su ASME SB622 Hastelloy C276, dalla sua composizione chimica e proprietà meccaniche alle sue applicazioni e al rapporto costo-efficacia.
Introduzione al tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276
ASME SB622 è una specifica standard per tubi senza saldatura in lega di nichel-molibdeno-cromo-ferro-tungsteno, in particolare Hastelloy C276. Questi tubi sono noti per la loro eccellente resistenza alla corrosione in un'ampia gamma di ambienti difficili, comprese le condizioni ossidanti e riducenti.
Caratteristiche principali di Hastelloy C276
- Resistenza alla corrosione: Adatto per ambienti altamente acidi e atmosfere ricche di cloruri.
- Stabilità termica: Funziona bene in condizioni di temperatura elevata.
- Durabilità: Elevata resistenza alla trazione ed eccellente resistenza alla fatica.
- Versatilità: Ideale per diverse applicazioni, compresi gli impianti chimici, ambientazioni marine, e altro ancora.
Applicazioni dei tubi senza saldatura
I tubi senza saldatura prodotti secondo la specifica ASME SB622 sono ampiamente utilizzati in:
- Lavorazioni chimiche e petrolchimiche.
- Scambiatori di calore nelle centrali elettriche.
- Impianti di desalinizzazione.
- Ambienti aerospaziali e marini.
Composizione chimica di Hastelloy C276
Hastelloy C276 è una lega a base di nichel con elementi chimici attentamente bilanciati per ottenere prestazioni superiori.
| Elemento | Composizione (%) | Ruolo |
|---|---|---|
| Nichel (NI) | 50.0 – 65.0 | Fornisce struttura metallica di base e resistenza alla corrosione. |
| Molibdeno (Mo) | 15.0 – 17.0 | Migliora la resistenza alla vaiolatura e alla corrosione interstiziale. |
| Cromo (CR) | 14.5 – 16.5 | Contribuisce alla resistenza all'ossidazione e alla passivazione. |
| Ferro (Fe) | 4.0 – 7.0 | Migliora la resistenza meccanica. |
| Tungsteno (W) | 3.0 – 4.5 | Aumenta la resistenza alla corrosione in ambienti ricchi di cloruri. |
| Titanio (co) | ≤ 2.5 | Elemento opzionale per migliorare la resistenza all'usura. |
| Carbonio (C) | ≤ 0.01 | Riduce il rischio di precipitazione di carburo durante la saldatura. |
Proprietà meccaniche di Hastelloy C276
Le proprietà meccaniche di Hastelloy C276 lo rendono una scelta eccellente per applicazioni impegnative.
| Proprietà | Valore | Unità |
|---|---|---|
| Resistenza alla trazione | 690 | MPa |
| Resistenza allo snervamento | 283 | MPa |
| Allungamento | 40 | % |
| Durezza | 90 | HRB (Rockwell B) |
| Densità | 8.89 | g/cm³ |
Queste proprietà garantiscono che la lega rimanga strutturalmente sana sotto stress meccanico, alte temperature, e condizioni corrosive.
Processo di produzione di tubi senza saldatura
I tubi senza saldatura differiscono dai tubi saldati poiché sono realizzati da un unico pezzo solido di metallo senza giunti saldati.
Processo passo dopo passo
- Fusione: La lega viene fusa in forni sotto vuoto o ad arco elettrico per garantirne la purezza.
- Estrusione: Il materiale fuso viene formato in billette, che vengono poi estrusi in tubi cavi.
- L'indice di prestazione dell'acciaio viene utilizzato come metodo di rappresentazione del suo codice: I tubi vengono sottoposti a trattamento termico per migliorarne la duttilità ed eliminare le tensioni interne.
- Trafilatura a freddo: I tubi vengono trafilati attraverso stampi per ottenere dimensioni precise e superfici lisce.
- Corpac lavora a stretto contatto con i propri clienti per presentare soluzioni di tubazioni realizzate per soddisfare i gradi e le specifiche richieste: Finitura superficiale, controlli dimensionali, e vengono eseguiti controlli di qualità.
Standard e specifiche ASME SB622
La specifica ASME SB622 regola la produzione, test, e certificazione dei tubi senza saldatura Hastelloy C276.
| Parametro | Specifica: |
|---|---|
| Dimensioni | Secondo ASME B36.19 e B36.10 |
| Requisiti di prova | La prova idrostatica, Test delle correnti parassite |
| Intervallo di temperatura | Fino a 1000°C |
| Test di corrosione | ASTM G28 per resistenza alla vaiolatura |
Il rispetto di queste specifiche garantisce che i tubi soddisfino gli standard industriali.
Vantaggi dei tubi senza saldatura Hastelloy C276
- Resistenza alla corrosione superiore: Gestisce sostanze chimiche aggressive come l'acido cloridrico, acido solforico, e cloro.
- Alta durabilità: Lunga durata in condizioni estreme.
- Versatilità: Adatto per prodotti chimici, Marine, e applicazioni aerospaziali.
- Facilità di fabbricazione: Può essere saldato e formato con tecniche adeguate.
Confronto con altre leghe di nichel
| Caratteristica | Hastelloy C276 | Hastelloy C22 | Inconel 625 |
|---|---|---|---|
| Resistenza alla corrosione | Eccellente | Moderare | Moderare |
| Saldabilità | Eccellente | Bene | Eccellente |
| Costo | Alto | Moderare | Moderare |
Hastelloy C276 si distingue per le sue prestazioni superiori nelle condizioni più difficili.
Domande frequenti sui tubi ASME SB622 Hastelloy C276
- Ciò che rende Hastelloy C276 ideale per la lavorazione chimica?
La sua resistenza alla corrosione in ambienti acidi e contenenti cloruri lo rende prezioso. - Quali sono le dimensioni comuni disponibili??
Le dimensioni variano da 1/8" a 6" di diametro esterno con spessori di parete variabili. - Come si confronta con l'acciaio inossidabile??
Hastelloy C276 supera l'acciaio inossidabile in termini di resistenza alla corrosione e prestazioni alle alte temperature. - Hastelloy C276 può essere saldato facilmente?
Sì, con apposite tecniche di saldatura come TIG e MIG. - Quali industrie traggono maggiori benefici da questi tubi?
Lavorazione chimica, centrali elettriche, Ingegneria navale, e settori aerospaziali. - Quali standard di test vengono seguiti?
Vengono comunemente condotti test non distruttivi come i test sulle correnti parassite e i test sulla pressione idrostatica.
Trattamento termico di Hastelloy C276
Il trattamento termico svolge un ruolo cruciale nel migliorare le proprietà meccaniche e di resistenza alla corrosione dei tubi senza saldatura Hastelloy C276. Il processo di trattamento termico aiuta ad affinare la struttura del grano, rimuovere le tensioni interne, e ripristinare la duttilità dopo i processi di fabbricazione.
Tipi di trattamenti termici per Hastelloy C276
- Ricottura della soluzione:
- Hastelloy C276 è tipicamente ricotto in soluzione a temperature comprese tra 1900°F a 2150°F (1040da °C a 1177 °C).
- Il processo prevede il riscaldamento del materiale alla temperatura desiderata e quindi il rapido raffreddamento per mantenere le proprietà desiderate.
- Benefici: Migliora la resistenza alla corrosione e ammorbidisce il materiale per facilitare la fabbricazione.
- Trattamento antistress:
- Eseguito a una temperatura più bassa, tipicamente tra 1400°F a 1600°F (760da °C a 871 °C), per una durata di tempo specifica.
- Elimina le tensioni residue derivanti dalla lavorazione a freddo o dalla saldatura, riducendo al minimo il rischio di rotture.
- Invecchiamento:
- Non comunemente eseguito su Hastelloy C276, poiché è progettato per mantenere le sue proprietà senza un invecchiamento significativo.
Effetti del trattamento termico
- Migliora la resistenza della lega alla corrosione intergranulare.
- Migliora la duttilità, rendendo i tubi più facili da saldare e fabbricare.
- Mantiene la resistenza meccanica del materiale per prestazioni a lungo termine.
Resistenza alla corrosione di Hastelloy C276
Hastelloy C276 is renowned for its outstanding resistance to various corrosive environments. Questa caratteristica lo rende ideale per le industrie in cui l'esposizione a sostanze chimiche aggressive e temperature elevate è comune.
Resistenza in ambienti diversi
- Condizioni acide:
- Fornisce un'eccellente resistenza agli acidi forti come l'acido cloridrico, acido solforico, e acido fosforico.
- Resistente alla vaiolatura, crevice, e tensocorrosione.
- Agenti ossidanti e riducenti:
- Funziona bene in condizioni miste ossidanti e riducenti, come nei reattori chimici e nei serbatoi di stoccaggio.
- Ambienti contenenti cloruri:
- Eccellente resistenza alla vaiolatura indotta da cloruri e alla tensocorrosione, rendendolo ideale per applicazioni con acqua di mare.
- Applicazioni ad alta temperatura:
- Resiste a temperature fino a 1000° C in atmosfere ossidanti e riducenti.
Confronto con altri materiali
| Materiale | Resistenza alla corrosione in mezzi acidi | Resistenza ai cloruri | Costo |
|---|---|---|---|
| Hastelloy C276 | Eccellente | Eccellente | Alto |
| Acciaio inossidabile 316L | Moderare | Limitato | Basso |
| Inconel 625 | Bene | Bene | Moderare |
Saldatura e fabbricazione di Hastelloy C276
Hastelloy C276 può essere saldato e fabbricato utilizzando tecniche appropriate. tuttavia, grazie al suo alto contenuto di nichel, presenta alcune sfide durante la saldatura.
Sfide nella saldatura
- Un elevato contenuto di nichel e molibdeno può causare dilatazione termica, aumentando il rischio di fessurazioni.
- È necessario un attento controllo dell'apporto di calore per evitare la precipitazione del carburo, che può ridurre la resistenza alla corrosione.
Tecniche di saldatura consigliate
- TIG (Gas inerte di tungsteno) Saldatura:
- Garantisce precisione e minimo apporto di calore, adatto per tubi a parete sottile.
- ME (Gas inerte metallico) Saldatura:
- Adatto per sezioni più spesse con gas di protezione adeguato per prevenire l'ossidazione.
- Saldatura ad arco plasma:
- Ideale per saldature di alta qualità in applicazioni critiche.
Trattamenti termici post-saldatura
- La solubilizzazione è consigliata dopo la saldatura per ripristinare la resistenza alla corrosione del materiale e alleviare le tensioni residue.
Suggerimenti per la fabbricazione
- Utilizzare utensili con punta in metallo duro per la lavorazione.
- Evitare la contaminazione garantendo strumenti e superfici pulite.
- Seguire le corrette procedure di ricottura per mantenere la duttilità dopo la formatura.
Controllo qualità e test dei tubi ASME SB622
Per garantire le prestazioni e l'affidabilità dei tubi senza saldatura Hastelloy C276, Durante la produzione vengono eseguiti test e misure di controllo qualità rigorosi.
Controlli non distruttivi (NDT)
- Test ad ultrasuoni (OUT):
- Rileva difetti interni come crepe e vuoti senza danneggiare il tubo.
- Test delle correnti parassite (ECT):
- Garantisce che la superficie del tubo sia priva di crepe, buchi di spillo, o irregolarità.
- La prova idrostatica:
- Verifica la capacità del tubo di resistere alla pressione interna senza perdite o deformazioni.
Test distruttivi
- Prove di trazione:
- Misura la resistenza alla trazione e l'allungamento finale del tubo.
- Test di corrosione:
- Condotto secondo ASTM G28 per garantire resistenza alla vaiolatura e alla corrosione intergranulare.
- Test di durezza:
- Garantisce che il materiale soddisfi i livelli di durezza richiesti per applicazioni specifiche.
certificazioni
- Rapporti di prova sui materiali (MTR) sono forniti per certificare la conformità con ASME SB622 e altri standard pertinenti.
Disponibilità e opzioni di dimensionamento dei tubi ASME SB622
I tubi senza saldatura Hastelloy C276 sono disponibili in varie dimensioni, spessori di parete, e moduli per soddisfare le diverse esigenze applicative.
Dimensioni comuni
| Diametro esterno (OD) | Spessore della parete (WT) | Lunghezza |
|---|---|---|
| 1/8"a 6" | 0.02"a 0,5" | Fino a 20 piedi |
Opzioni di produzione personalizzata
- Lunghezze e spessori delle pareti personalizzati possono essere prodotti in base a requisiti di progetto specifici.
- I tubi sono disponibili diritti, arrotolato, o forme con piega a U.
Analisi dei costi dei tubi senza saldatura Hastelloy C276
Il costo dei tubi senza saldatura Hastelloy C276 dipende da diversi fattori, compresi i prezzi delle materie prime, processo di produzione, e la domanda sul mercato.
Fattori che influiscono sui costi
- Materie prime:
- L'elevato contenuto di nichel e molibdeno aumenta i costi dei materiali.
- Complessità produttiva:
- I tubi senza saldatura richiedono processi più avanzati, comportando costi più elevati rispetto ai tubi saldati.
- Specifiche personalizzate:
- Dimensioni e finiture non standard possono aumentare i costi.
Ritorno sull'investimento (ROI)
Sebbene il costo iniziale dell'Hastelloy C276 sia elevato, la sua durata superiore e la resistenza alla corrosione si traducono in minori costi di manutenzione e una maggiore durata, rendendolo una soluzione conveniente per un uso a lungo termine.
Impatto ambientale e sostenibilità
Hastelloy C276 contribuisce alla sostenibilità in diversi modi:
- Riciclabilità:
- Le leghe a base di nichel come Hastelloy C276 sono altamente riciclabili, riduzione dei rifiuti industriali.
- Lunga durata:
- La durata eccezionale riduce al minimo la necessità di sostituzioni frequenti, riducendo il consumo di risorse.
- Resistenza alla corrosione:
- Riduce il rischio di perdite e guasti, prevenendo la contaminazione ambientale.
- Efficienza energetica:
- I tubi ad alta conduttività termica migliorano l'efficienza energetica negli scambiatori di calore.
Domande frequenti sul tubo senza saldatura in acciaio legato al nichel ASME SB622 Hastelloy C276
- Quali industrie utilizzano comunemente i tubi Hastelloy C276?
Industrie come la lavorazione chimica, generazione di energia, Ingegneria navale, e i prodotti farmaceutici fanno molto affidamento su questi tubi per la loro resistenza alla corrosione e durata. - Quali standard di test vengono seguiti durante la produzione?
Metodi di prova non distruttivi come i test a ultrasuoni e a correnti parassite, insieme al test di pressione idrostatica, vengono eseguiti per garantire la qualità e la conformità con ASME SB622. - I tubi Hastelloy C276 sono adatti per applicazioni ad alta temperatura?
Sì, possono resistere a temperature fino a 1000°C, rendendoli adatti per scambiatori di calore e reattori. - Quali taglie sono generalmente disponibili?
I diametri esterni comuni vanno da 1/8" a 6" con spessori di parete variabili, e sono disponibili anche opzioni personalizzate. - Come si confronta Hastelloy C276 con l'acciaio inossidabile?
Mentre l’acciaio inossidabile è più conveniente, Hastelloy C276 offre una resistenza alla corrosione superiore e prestazioni migliori in ambienti difficili. - Qual è il tempo di consegna per la produzione personalizzata?
I tempi di consegna variano a seconda delle dimensioni, complessità, e il volume dell'ordine, ma in genere vanno da 4-8 settimane.
Conclusione
I tubi senza saldatura ASME SB622 Hastelloy C276 sono una scelta versatile e affidabile per le industrie che richiedono prestazioni eccezionali in ambienti corrosivi e ad alta temperatura. Dalle lavorazioni chimiche all'ingegneria navale, questi tubi offrono una durata senza pari, rendendoli a lungo termine, investimento economicamente vantaggioso. La loro conformità a rigorosi standard di qualità garantisce che forniscano il massimo livello di prestazioni in diverse applicazioni.
