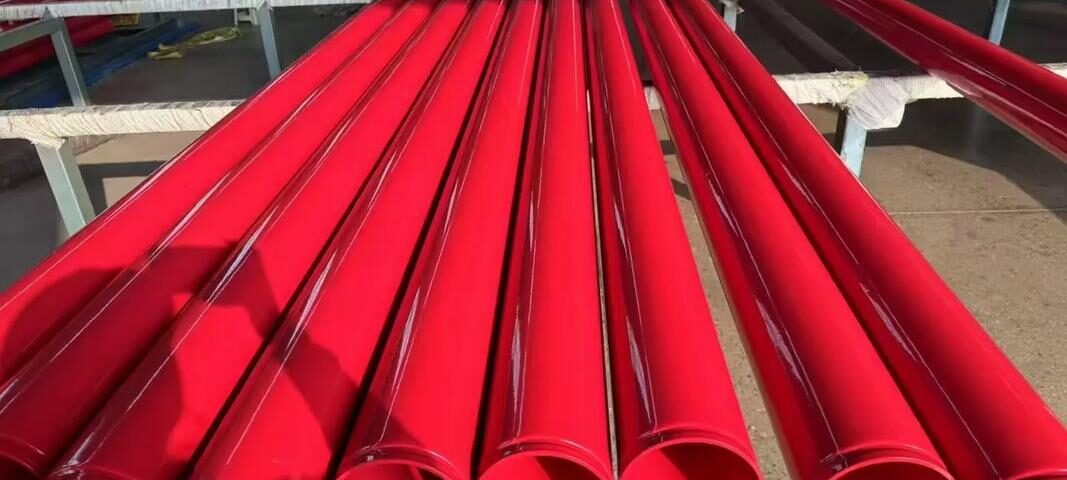

Tuyaux de gicleurs d'incendie ASTM A135
Le recueil d'ingénierie définitif pour le soudage par résistance électrique ASTM A135 (RESTES EXPLOSIFS DE GUERRE) Systèmes de tuyauterie de protection incendie en acier: Profils mécaniques, Matrices de calendrier complètes, Protocoles de revêtement, et les cadres de conformité NFPA.
2. Analyse comparative
3. Paramètres de production
4. Dimensions de la planification
5. Mécanique & Tolérance
6. Inhibiteurs de corrosion
1. Réglementaire & Aperçu fonctionnel des tuyaux en acier au carbone ASTM A135
Dans une infrastructure automatisée de sécurité des personnes, ASTM A135 représente la spécification standard émise par l'American Society for Testing and Materials for Soudé par résistance électrique (RESTES EXPLOSIFS DE GUERRE) Tubes en acier. Spécialement optimisé pour le transport de fluides, distribution de gaz, et boucles d'eau structurelles, Les pipelines ASTM A135 jouent un rôle essentiel dans le domaine commercial, industriel, et infrastructures municipales. Dans le domaine de la lutte active contre les incendies, les statistiques confirment que plus 70% des configurations mondiales de lutte contre les incendies utilisent une conception de conduites humides, avec ASTM A135 servant de cadre structurel fiable.
La production de tuyaux ASTM A135 ERW implique le formage à froid de bandes plates d'acier au carbone raffiné en une forme cylindrique continue., suivi d'un soudage par induction haute fréquence à axe long. Pour assurer la sécurité mécanique à long terme sous pression de fluide interne, Les tuyaux de grade B subissent une phase de traitement thermique post-soudage spécialisée. Cette étape métallurgique tempère la zone de soudure, éliminer les formations de martensite non trempées et établir une ductilité uniforme sur toute la section transversale du profil.
Limites critiques de l’intégration architecturale:
Unlike generic structural tubes, La tuyauterie des gicleurs ASTM A135 est conforme aux directives structurelles strictes en vertu NFPA 13 (Norme pour l'installation de systèmes d'arrosage) et NFPA 14. Il fournit des épaisseurs de paroi certifiées, pressions d'essai fiables en usine, et vérifié corrosion marges de résistance essentielles pour les boucles d'extinction d'incendie à grande vitesse.
2. Comparaison des normes: ASTM A135 contre. ASTM A53 vs. ASTM A795
Les ingénieurs chargés de la spécification doivent évaluer les compromis techniques précis entre les tubes de transport de fluides généraux et les tuyaux spécialisés de protection incendie.. Les matrices de comparaison détaillées ci-dessous définissent les méthodes de fabrication, domaines d'application, et facteurs économiques dans ces cadres standards.
Table 1: Comparaison technique: ASTM A135 contre. ASTM A53
| Définition des fonctionnalités | Cadre standard ASTM A135 | ASTM A53 Cadre standard |
|---|---|---|
| Procédé de fabrication | Soudé par résistance électrique (RESTES EXPLOSIFS DE GUERRE) exclusivement. | RESTES EXPLOSIFS DE GUERRE, Sans couture, et soudés bout à bout au four de type F. |
| Capacité de pression | Optimisé pour les régimes de manipulation de fluides légers à moyens. | Capacité haute pression dans les secteurs chimiques et thermiques. |
| Évaluation économique | Très rentable pour les distributions structurelles. | Coûts de production plus élevés en raison des exigences de billettes sans soudure. |
| Applications principales | Boucles de protection incendie, gaz basse pression, distribution d'eau. | Vapeur haute pression, conduites de pétrole et de gaz, colonnes structurelles. |
Table 2: Complémentarité de conception: ASTM A135 contre. ASTM A795
| Aspect analytique | Spécifications des tuyaux ASTM A135 | Spécifications des tuyaux ASTM A795 |
|---|---|---|
| Spécialisation de portée | Norme générale de transport de liquide/gaz appliquée aux systèmes de sécurité incendie. | Norme dédiée conçue exclusivement pour les systèmes de gicleurs d'incendie. |
| Qualités structurelles | Grade A et grade B (traité thermiquement). | Grade A et grade B (Four soudé bout à bout ou restes explosifs des guerres). |
| Adaptabilité du système | Highly customizable across industrial pipeline frameworks. | Strictement standardisé pour faciliter l'installation par des entrepreneurs mondiaux. |
3. Paramètres techniques & Cadre de substrat de fabrication
La production de tuyauterie de gicleurs certifiée ASTM A135/A795 est conforme à des normes de matériaux rigoureuses. Cette intégrité structurelle permet au tuyau de gérer des pressions dynamiques rapides lorsque les vannes pneumatiques sont actionnées ou que les pompes de surpression à haut rendement se déclenchent..
Table 3: Matrice de production complète & Capacités de traitement
| Métrique de fabrication | Limites des spécifications de conformité |
|---|---|
| Désignations standards | ASTM A135 / Tuyau de gicleur de protection incendie ASTM A795 |
| Approbations | UL répertorié (NOUS & Canada) & FM approuvé (2″ NPS – 8″ Profils NPS) |
| Portée dimensionnelle | Diamètres extérieurs de $\Phi 21.3\text{ mm}$ à $\Phi 219.1\text{ mm}$ (Nominale 1/2″ jusqu'à 8″ NPS) |
| Profils muraux conçus | Annexe 7 (Mur de lumière), Annexe 10, Annexe 30, et l'annexe 40 (Mur standard) |
| Traitement anticorrosion | Galvanisation à chaud, Revêtement en poudre architectural, Peinture protectrice, ou garde micro noir |
| Configurations de l'état final | Rainuré par rouleau de précision, Extrémité unie à coupe carrée (PE), Vissé & Enchâssé / Couplage fileté |
4. Dimensionnel exhaustif & Tableaux de référence des poids structurels
Les ensembles de données de référence techniques ci-dessous décrivent les diamètres extérieurs, profils d'épaisseur de paroi, tolérances d'expédition, et les pressions de vérification hydrostatiques du broyeur tout au long du calendrier 10, 40, et 7 systèmes.
Table 4: Calendrier ASTM A135 10 (Mur de lumière) Données métriques mécaniques
| NPS (Pouces) | DO nominale (mm) | ID nominal (Pouces) | Épaisseur de paroi (mm) | Poids nominal (kg/m) | Pièces par paquet | Pression d'essai du broyeur (MPa) |
|---|---|---|---|---|---|---|
| 3/4″ | 26.8 | 0.884 | 2.11 | 1.28 | 91 | 17.24 |
| 1″ | 33.5 | 1.097 | 2.77 | 2.09 | 91 | 17.24 |
| 1 1/4″ | 42.2 | 1.442 | 2.77 | 2.70 | 61 | 16.55 |
| 1 1/2″ | 48.3 | 1.682 | 2.77 | 3.11 | 61 | 14.48 |
| 2″ | 60.3 | 2.157 | 2.77 | 3.93 | 37 | 11.72 |
| 2 1/2″ | 73.0 | 2.635 | 3.05 | 5.26 | 30 | 10.34 |
| 3″ | 88.9 | 3.260 | 3.05 | 6.45 | 19 | 8.27 |
| 3 1/2″ | 101.6 | 3.760 | 3.05 | 7.41 | 19 | 6.89 |
| 4″ | 114.3 | 4.260 | 3.05 | 8.36 | 19 | 6.21 |
| 5″ | 141.3 | 5.292 | 3.40 | 11.58 | 10 | 5.86 |
| 6″ | 168.3 | 6.357 | 3.40 | 13.84 | 10 | 5.02 |
| 8″ | 219.1 | 8.249 | 4.80 | 25.41 | 7 | 4.26 |
Table 5: Calendrier ASTM A135 40 (Mur standard) Données métriques mécaniques
| NPS (Pouces) | DO nominale (mm) | ID nominal (Pouces) | Épaisseur de paroi (mm) | Poids nominal (kg/m) | Pièces par paquet | Pression d'essai du broyeur (MPa) |
|---|---|---|---|---|---|---|
| 1/2″ | 21.3 | 0.622 | 2.77 | 1.27 | 127 | 17.20 |
| 3/4″ | 26.8 | 0.824 | 2.87 | 1.68 | 91 | 17.20 |
| 1″ | 33.5 | 1.049 | 3.38 | 2.50 | 61 | 17.20 |
| 1 1/4″ | 42.2 | 1.380 | 3.56 | 3.38 | 61 | 17.20 |
| 1 1/2″ | 48.3 | 1.610 | 3.68 | 4.05 | 37 | 17.20 |
| 2″ | 60.3 | 2.067 | 3.91 | 5.43 | 24 | 16.08 |
| 2 1/2″ | 73.0 | 2.469 | 5.16 | 8.62 | 19 | 17.20 |
| 3″ | 88.9 | 3.068 | 5.49 | 11.28 | 13 | 15.30 |
| 3 1/2″ | 101.6 | 3.548 | 5.74 | 13.56 | 10 | 14.00 |
| 4″ | 114.3 | 4.026 | 6.02 | 16.06 | 10 | 13.06 |
| 5″ | 141.3 | 5.047 | 6.55 | 21.76 | 7 | 11.50 |
| 6″ | 168.3 | 6.065 | 7.11 | 28.34 | 7 | 10.48 |
| 8″ | 219.1 | 7.981 | 8.18 | 36.90 | 5 | 7.96 |
Table 6: Calendrier ASTM A135/A795 7 (Mur ultra-léger) Profil dimensionnel
| NPS (Taille) | DO nominale (Pouces) | ID nominal (Pouces) | Épaisseur de paroi (Pouces) | Poids nominal (lb / pi) | HNE. 21′ Soulever le poids (lbs) |
|---|---|---|---|---|---|
| 2″ | 2.375″ | 2.207″ | 0.084″ | 2.06 | 1,054 |
| 2 1/2″ | 2.875″ | 2.703″ | 0.086″ | 2.56 | 1,613 |
| 3″ | 3.500″ | 3.314″ | 0.093″ | 3.39 | 1,352 |
| 4″ | 4.500″ | 4.304″ | 0.098″ | 4.61 | 1,839 |
5. Limites de performances mécaniques & Tolérances de forgeage géométrique
Pour éviter toute distorsion dimensionnelle lors de l'installation ou du fonctionnement du système, les séries de fabrication doivent respecter les seuils de propriétés mécaniques et les tolérances géométriques décrites ci-dessous.
Table 7: Profils de résistance mécanique et de test
| Mesure de performances | Norme de référence ASTM A135, catégorie A | Base de référence ASTM A135, catégorie B |
|---|---|---|
| Résistance à la traction ultime | 48,000 psi (330 MPa) moi | 60,000 psi (415 MPa) moi |
| Point de rendement minimum | 30,000 psi (205 MPa) moi | 35,000 psi (240 MPa) moi |
| Diamètre extérieur (DE) Tolérance | ±1 % par rapport aux spécifications nominales | ±1 % par rapport aux spécifications nominales |
| Variation d'épaisseur de paroi | -12.5% maximum sous nominal | -12.5% maximum sous nominal |
| Critères de rectitude | Une diffusion commerciale assez simple | Une diffusion commerciale assez simple |
6. Protection avancée contre la corrosion: Intégration de la technologie MIC Guard
La corrosion des parois internes des canalisations est l'une des principales causes d'augmentation de la résistance hydraulique et de fuites structurelles au sein des installations de protection incendie.. Stagnant oxygenated water configurations accelerate Microbiologically Influenced Corrosion (MICRO). Ce phénomène se produit lorsque des colonies bactériennes se forment à l'intérieur du réseau de distribution., générant des environnements localisés acides qui corrodent l'acier au carbone nu.
Pour résoudre ce problème, Les conduites ASTM A135 haut de gamme comportent des revêtements internes spécialisés tels que Garde MIC. Cette émulsion chimique avancée à base d'eau forme une barrière protectrice inerte le long de la surface intérieure de l'acier.. En empêchant l'adhésion microbienne et l'oxydation sans affecter les substrats chimiques adjacents, il offre une protection fiable pour les configurations de confinement d'incendie multi-matériaux.
⚠️ AVIS DE SÉCURITÉ ET DE JAUGEAGE SUR LE TERRAIN:
Pour le calendrier non threadé 10 configurations ou planning threadé 40 court, la conformité dicte des contrôles stricts du threading sur le terrain. Une profondeur ou un pas de filetage inapproprié peut entraîner des fuites dans le système.. Vérifiez toujours les filetages coupés sur site avec un authentique calibre de filetage ANSI B1.20.1..
7. Logistique mondiale, Volumes d'expédition, et soulever des poids
Le tableau ci-dessous fournit des mesures précises des lots d'expédition pour les calculs de fret international et la planification du déploiement des ponts roulants sur les sites de construction actifs..

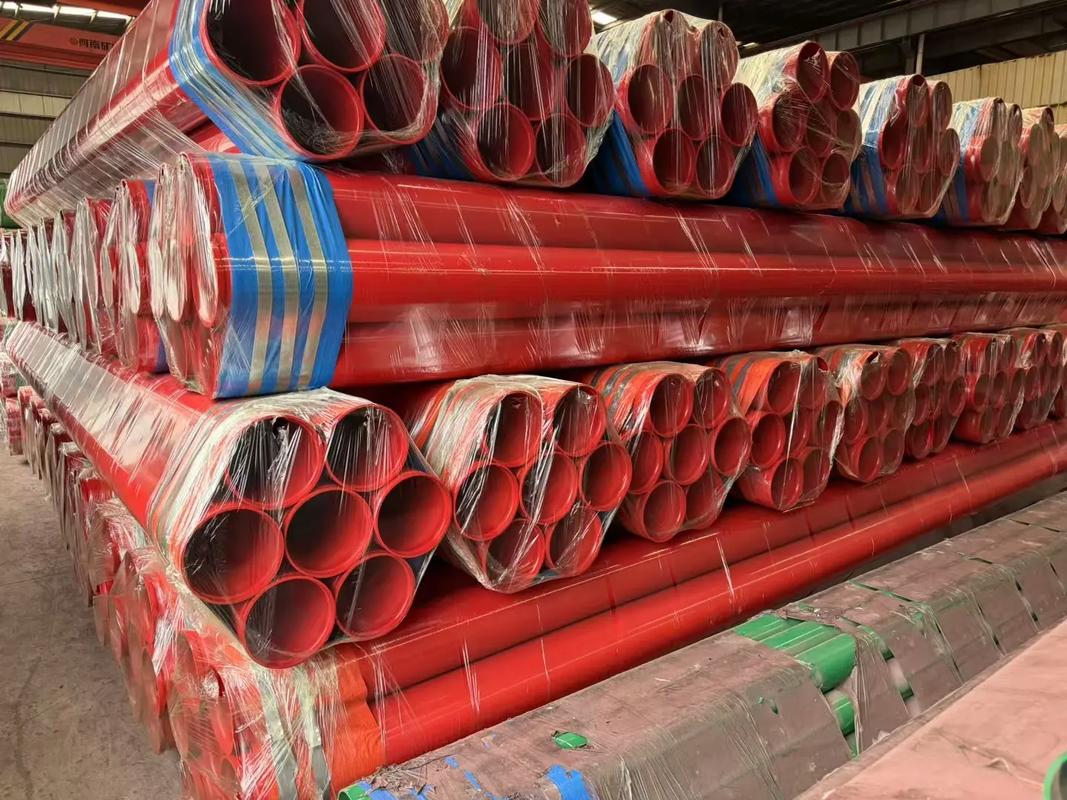

Table 8: Exporter les paramètres de levage (Norme 21 pieds / 6.4-Configurations d'expédition des compteurs)
| Taille nominale (NPS) | Pièces par paquet | Annexe 10 Soulever le poids (lbs) | Annexe 40 Soulever le poids (lbs) |
|---|---|---|---|
| 2″ | 37 / 24 | 2,051 | 1,840 |
| 2 1/2″ | 30 / 19 | 2,224 | 2,310 |
| 3″ | 19 / 13 | 1,732 | 2,069 |
| 4″ | 19 / 10 | 2,242 | 2,266 |
| 6″ | 10 / 7 | 1,953 | 2,792 |
| 8″ | 7 / 5 | 2,493 | 3,001 |
8. Industriel & Environnements d'applications d'infrastructure
Les pipelines structurels certifiés ASTM A135 offrent des performances de protection contre les incendies dans les environnements exigeants à forte fréquentation et d'infrastructures critiques.:
Nœuds logistiques de transport en commun
Lignes de métro souterraines, terminaux passagers de l'aéroport, ports maritimes internationaux en eau profonde, et systèmes de nœuds de réseaux ferroviaires.
Génie des structures civiles
Structures complexes de tunnels pour véhicules, ponts routiers à grand dégagement, sous-sols de parking souterrains profonds, et espaces utilitaires à plusieurs niveaux.
Installations de processus industriels
Boucles de processus secondaires, distributions de gestion des fluides, aménagements de ventilation thermique, et réseaux d'eau des installations industrielles générales.
Optimisez les mesures de sécurité de votre système avec une tuyauterie certifiée ASTM A135
Assurer la validation du projet, flexibilité de conception totale, et sécurité certifiée en incorporant des soudures avec précision, Répertorié UL, et options d'acier au carbone technique approuvées par FM.
Base de données de documentation technique Réf: EN-ASTM-A135-A795-INDEX-2026 | Approuvé pour l'indexation de recherche mondiale et la redistribution technique.
9. Performances des tests de pression hydrostatique & Critères de vérification de l'usine
Pour garantir une intégrité opérationnelle absolue lors de transitoires soudains de haute pression, tels que l'activation d'une pompe à incendie, fermetures rapides des vannes, ou les changements de clapet anti-retour : chaque mètre linéaire de tuyau ASTM A135/A795 est soumis à une vérification méticuleuse de la pression.. Conformité à la NFPA 13 nécessite que le substrat de la tuyauterie résiste aux pressions hydrostatiques internes sans présenter de signes de suintement structurel, dilatation des coutures, ou micro-fracture.
Pendant la production, les tuyaux sont soumis à un essai hydrostatique en usine pendant une durée minimale de 5 secondes. Pour les tailles nominales de tuyaux s'étendant sur 2″ à 5″ dans le calendrier 10 configurations, la vérification hydrostatique est une exigence réglementaire absolue, et contrôles non destructifs (ESSAI NON DESTRUCTIF) ne peut pas être remplacé comme alternative.
Table 11: Exigences de pression d'essai hydrostatique de la chaîne de production
| Nominal Pipe Size (NPS) | Annexe 10 Pression d'essai (MPa) | Annexe 40 Pression d'essai (MPa) |
|---|---|---|
| 1/2″ à 1″ Profils | 17.24 | 17.20 |
| 1-1/4″ à 1-1/2″ Profils | 14.48 – 16.55 | 17.20 |
| 2″ à 3″ Profils | 10.34 – 11.72 | 15.30 – 16.08 |
| 4″ à 6″ Profils | 5.02 – 6.21 | 10.48 – 13.06 |
| 8″ Profils de gros calibre | 4.26 | 7.96 |
10. Limites de composition chimique & Matrice de substrat métallurgique
La ductilité structurelle, capacité d'aplatissement, et l'intégrité des soudures à haute fréquence des tuyaux ASTM A135 reposent sur des limites strictes pour les éléments chimiques traces. Le contrôle de ces éléments garantit que le profilé en acier reste malléable pendant les procédures de rainurage tout en conservant la dureté structurelle..
La présence d'oligoéléments comme le phosphore et le soufre doit être étroitement contrôlée; des concentrations élevées peuvent conduire à une fragilisation structurelle le long de la zone longitudinale affectée par la chaleur (FAIS). Le tableau ci-dessous présente les concentrations maximales d'éléments admissibles spécifiées pour les variantes de grade A et de grade B..
Table 12: Limites de seuil des éléments chimiques pour l’analyse thermique (Max %)
| Nuance d’acier | Carbone (C) | Manganèse (Mn) | Phosphore (P) | Soufre (S) |
|---|---|---|---|---|
| Grade A | 0.25% | 0.95% | 0.035% | 0.035% |
| Grade B | 0.30% | 1.20% | 0.035% | 0.035% |
11. Variables de perte par friction du débit de conception hydraulique & Mesures de rugosité
Lorsque les concepteurs d'aménagement réalisent des calculs hydrauliques à l'aide de logiciels d'ingénierie spécialisés, la douceur intérieure du parcours de tuyauterie affecte directement la perte de friction globale du système. Les ingénieurs en protection incendie utilisent la formule empirique de Hazen-Williams pour évaluer les chutes de pression à travers la grille structurelle.
Le coefficient de rugosité ($C$-évaluer) échelles avec la qualité du revêtement anticorrosion intérieur appliqué sur la base en acier au carbone. Les profilés en acier noir non traités ou oxydés génèrent plus de turbulences internes que les options recouvertes d'émulsions cireuses spécialisées ou d'époxy internes liés par fusion..
Table 13: Coefficients de rugosité Hazen-Williams ($C$-Valeurs) pour les formulations de conception
| Configuration du revêtement du système de tuyauterie | NFPA 13 Norme $C$-Valeur | Rugosité hydraulique absolue ($\epsilon$, mm) |
|---|---|---|
| Garde MIC / Acier avec revêtement en émulsion à base d'eau | 120 – 130 | 0.040 |
| Couche de zinc galvanisée à chaud (Systèmes humides) | 120 | 0.150 |
| Couche de zinc galvanisée à chaud (Sec / Systèmes de préaction) | 100 | 0.250 |
| Corodé / Ligne de base en acier noir détériorée | 100 | 0.450 |
12. Cadre de tests de qualité mécanique destructif
Confirmer la ductilité structurelle et vérifier que la couture longitudinale des restes explosifs des guerres maintient une intégrité uniforme sous des charges structurelles, les échantillons de production sont soumis à des tests physiques destructifs rigoureux.
Les principales méthodes de vérification comprennent le test d'aplatissement et le test de pliage à froid.:
- Le test d'aplatissement: Les échantillons d'anneaux structurels découpés aux extrémités des tuyaux sélectionnés sont aplatis entre des plaques parallèles. Le cordon de soudure est positionné à 90° ou 0° par rapport à la direction de la force appliquée. Le matériau doit subir un déplacement complet sans développer de fractures structurelles ou de séparations par fusion le long du joint..
- Le test de flexion à froid: Pour profilés de tuyaux de diamètre nominal égal ou inférieur à 2″ NPS, full-scale cross-sections are bent cold through an angle of 90° around a cylindrical mandrel. The pipe run must not show signs of cracking or seam separation.
Table 14: Quality Testing Schedule and Sampling Rates
| Test Classification | Sampling Evaluation Cadence | Pass Status Metrics |
|---|---|---|
| Longitudinal Seam NDT | 100% of manufactured pipe runs via ultrasonic/eddy current methods. | Zero defect signals. |
| Flattening Protocol | One sample selected from each lot of 400 lengths or fewer per size run. | No structural fissures. |
| Hydrostatic Proofing | Every individual pipe run length, unless bypassed by approved NDT alternates. | Zero structural pressure drops. |
13. Maintenance Audits & Field Inspection Frameworks
Maintenir l’intégrité structurelle après le transfert sur le terrain, les systèmes d'extinction d'incendie automatisés nécessitent des inspections régulières conformément aux NFPA 25 (Norme pour l'inspection, Essai, et entretien des systèmes de protection incendie à base d'eau). Les opérateurs du système doivent vérifier l’accumulation de tartre à l’extérieur, évaluer l'état des cintres, et effectuer des procédures de rinçage internes pour éliminer l'accumulation de micro-sédiments.
Table 15: NFPA 25 Liste de contrôle des intervalles d'inspection pour les substrats de tuyauterie
| Cadence d'inspection | Emplacement de la sous-matrice d'évaluation cible | Mesures de rectification requises |
|---|---|---|
| Cycle annuel | Surfaces extérieures des tuyaux, contreventement sismique, accouplements mécaniques, et raccords de tête d'arrosage. | Mise à l'échelle claire de la surface, réaligner les supports structurels, et remplacer les joints usés. |
| 5-Cycle annuel | Évaluation diagnostique de la paroi interne du tuyau pour inspecter l'activité microbienne (MICRO) ou blocages internes. | Effectuer un rinçage du système, introduire des inhibiteurs biostatiques, ou remplacer les sections endommagées. |
